Многоканальная система радиосвязи: полное руководство по принципам, видам и применению в 2026 году

Что такое многоканальная система радиосвязи: определение и назначение

Ключевая задача многоканальной радиосвязи: эффективное использование ограниченного радиочастотного спектра

Главная причина появления и развития таких систем — фундаментальное ограничение. Радиочастотный спектр — это ценный и конечный природный ресурс. Его нельзя «произвести» больше. Без многоканальных технологий на одной частоте мог бы работать только один передатчик, например, одна радиостанция или один телефонный разговор. Это сделало бы современную мобильную связь, Wi-Fi или спутниковое телевидение попросту невозможными. Задача многоканальной радиосвязи — «упаковать» в этот ограниченный ресурс как можно больше каналов передачи информации, не создавая при этом хаоса и взаимных помех.

Основные понятия многоканальной системы связи: канал и уплотнение (мультиплексирование)

Чтобы разобраться, как работает многоканальная система связи, важно понимать два базовых термина:

• Канал связи — это, по сути, та самая «полоса на магистрали». Путь, по которому сигнал передаётся от отправителя к получателю с определёнными характеристиками (скоростью, полосой частот).
• Уплотнение (мультиплексирование) — это и есть технология «разметки» нашей магистрали. Процесс объединения нескольких независимых каналов в один общий, групповой сигнал для передачи по единой линии связи. На приёмной стороне происходит обратный процесс — демультиплексирование, или разделение.

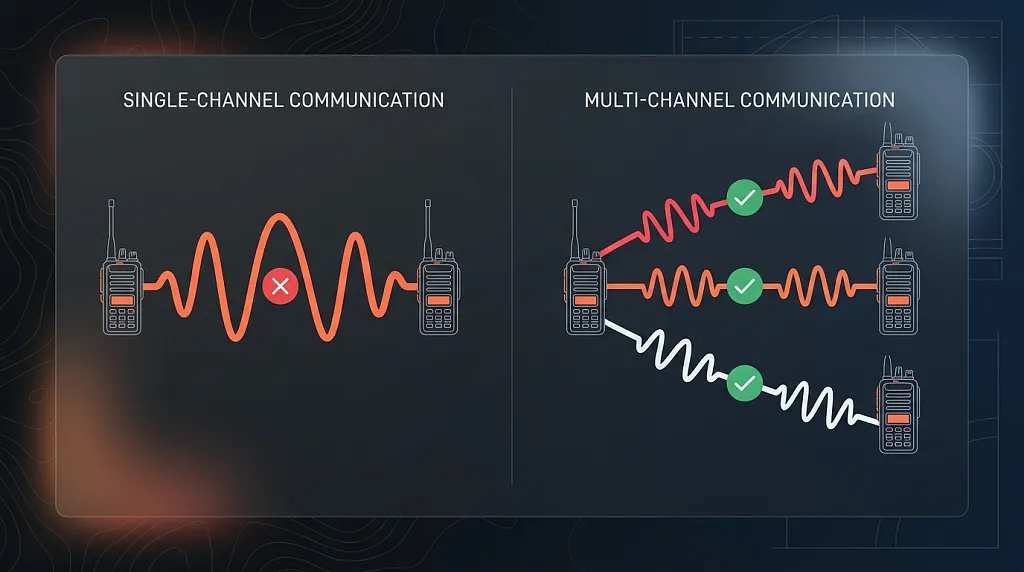

Сравнение одноканальной и многоканальной связи на одной частоте

Принципы работы многоканальной радиосвязи и методы разделения каналов (мультиплексирования)

Итак, как же многоканальная радиосвязь позволяет множеству абонентов «говорить» одновременно и не мешать друг другу? Для этого существуют четыре основных метода разделения, или мультиплексирования. Каждый из них использует для «разметки» эфира свой собственный ресурс: частоту, время, код или пространство.

Частотное разделение каналов (FDMA / ЧРК) в многоканальной системе радиосвязи

Принцип работы и примеры (FM-радио, аналоговое ТВ)

В многоканальной системе радиосвязи это, пожалуй, самый интуитивно понятный метод. Весь доступный диапазон частот делится на более узкие полосы, и каждая такая полоса выделяется отдельному каналу. Классический пример — FM-радио. Вы настраиваете приёмник на 101.2 FM и слышите одну станцию, переключаетесь на 102.5 FM — слышите другую. Они вещают одновременно, но на разных частотах, поэтому не мешают друг другу.

Чтобы каналы не создавали взаимных помех, между ними оставляют небольшие защитные частотные интервалы (guard bands). Например, при уплотнении стандартных речевых сообщений с полосой 0,3–3,4 кГц, каждому каналу обычно отводится полоса в 4 кГц, где 0,6–0,9 кГц как раз и составляют этот защитный интервал. Эти интервалы — неизбежная плата за простоту метода, так как они занимают 10-30% ценного радиочастотного ресурса.

Преимущества и недостатки

• Преимущества: Простота реализации, отсутствие необходимости в сложной синхронизации между абонентами.
• Недостатки: Неэффективное использование спектра из-за защитных интервалов. Если канал выделен, но не используется, частотный ресурс всё равно простаивает.

Временное разделение каналов (TDMA / ВРК) как принцип многоканальной радиосвязи

Принцип работы и примеры (GSM, DECT)

При этом методе многоканальная система радиосвязи предоставляет весь частотный канал каждому пользователю, но не постоянно, а по очереди — на очень короткие промежутки времени, так называемые тайм-слоты. Представьте группу людей, которые договорились говорить строго по очереди: первый говорит одну секунду, затем второй, третий, и так по кругу. Если делать это очень быстро, создастся иллюзия одновременного разговора. Именно так работали сети второго поколения GSM, где в одном частотном канале «уживались» до 8 голосовых вызовов.

Преимущества и недостатки

• Преимущества: Более эффективное использование частоты по сравнению с FDMA, хорошо подходит для передачи цифровых данных.
• Недостатки: Требует очень точной и сложной синхронизации всех устройств в сети. Любое отклонение во времени может привести к наложению слотов и потере данных.

Кодовое разделение каналов (CDMA / КРК) в многоканальных системах радиосвязи

Принцип работы и примеры (3G-сети, GPS)

Это самый нетривиальный для понимания метод, который использует многоканальная система радиосвязи. Представьте, что вы находитесь в шумной комнате, где все говорят одновременно, но на разных языках. Вы, зная только русский, сможете вычленить из общего гула речь русскоязычного собеседника, игнорируя остальные «шумы». CDMA работает похожим образом: каждому пользователю присваивается уникальный числовой код. Сигнал пользователя «перемешивается» с этим кодом и передаётся в общем для всех широком частотном диапазоне. Приёмник, зная код нужного абонента, может «собрать» его сигнал, в то время как сигналы всех остальных абонентов с другими кодами воспринимаются как фоновый шум.

Технически это возможно благодаря свойству ортогональности присваиваемых кодов. Ортогональные сигналы — это сигналы, которые не влияют друг на друга при суммировании и последующей обработке. Математически это означает, что результат их взаимной интеградиостанции (или, проще говоря, скалярного произведения) за определённый период времени равен нулю. Именно это позволяет приёмнику-коррелятору, настроенному на один код, полностью «игнорировать» сигналы с другими ортогональными кодами.

Преимущества и недостатки

• Преимущества: Высокая помехоустойчивость и безопасность (без кода сигнал не расшифровать), гибкое распределение ресурсов, эффективное использование спектра.
• Недостатки: Высокая сложность обработки сигнала, проблема «ближний-дальний» (когда мощный сигнал от близкого абонента «забивает» слабый сигнал от далёкого), требующая сложного управления мощностью.

Пространственное разделение каналов (SDMA / MIMO) для многоканальной радиосвязи

Принцип работы и примеры (Wi-Fi 5/6, 4G LTE, 5G)

Этот метод, применяемый в современных многоканальных системах радиосвязи, в отличие от предыдущих, использует не свойства сигнала, а его положение в пространстве. С помощью «умных» антенных решёток (технология MIMO — Multiple Input, Multiple Output) базовая станция формирует узконаправленные лучи сигнала для каждого конкретного пользователя. Это похоже на то, как вместо одной большой лампы, освещающей всю комнату, мы используем несколько точечных прожекторов, каждый из которых светит на свой объект. Таким образом, несколько абонентов могут работать на одной и той же частоте в одно и то же время, просто находясь в разных точках пространства.

Преимущества и недостатки

• Преимущества: Значительное увеличение пропускной способности и ёмкости сети без выделения дополнительного спектра.
• Недостатки: Требует сложных многоантенных систем и мощных вычислительных ресурсов для обработки сигналов и управления лучами.

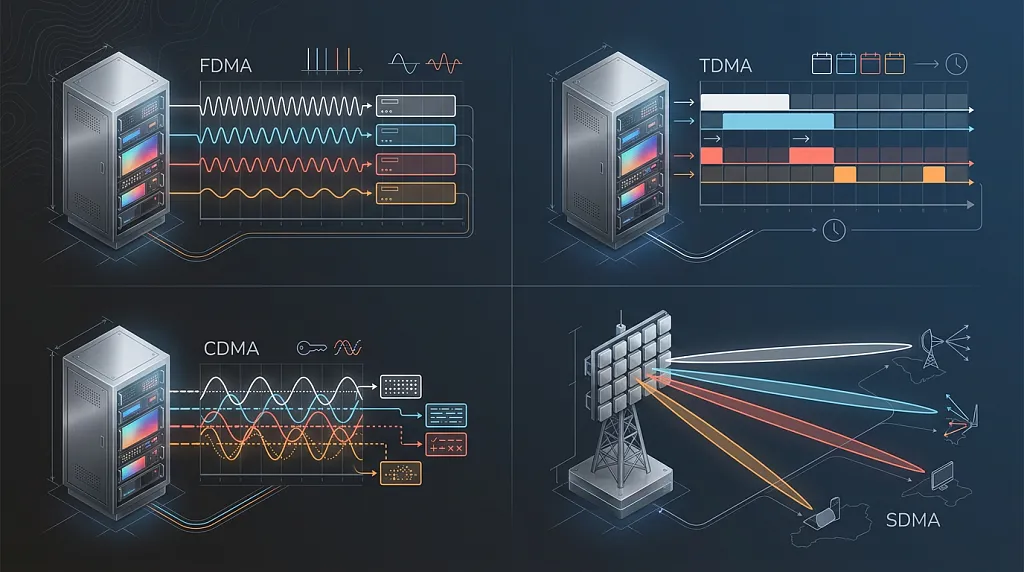

Схематичное изображение принципов работы FDMA, TDMA, CDMA и SDMA

Как оценивают эффективность: спектральная и энергетическая цена

Чтобы сравнивать разные методы уплотнения, инженеры используют два ключевых показателя:

• Спектральная цена: Показывает, во сколько раз нужно расширить полосу частот при переходе от одноканальной системы к многоканальной с тем же числом абонентов. Чем она ниже, тем эффективнее используется спектр.
• Энергетическая цена: Характеризует, насколько нужно увеличить мощность передатчика для сохранения качества связи при добавлении новых каналов. Это особенно важно для мобильных устройств с ограниченным ресурсом батареи.

Особый случай: комбинационное объединение

Помимо описанных линейных методов (ЧРК, ВРК, КРК), существуют и нелинейные, например, комбинационное объединение. В таких системах групповой сигнал формируется не простой суммой, а является уникальным отображением комбинации символов от нескольких источников. Этот подход позволяет эффективнее использовать мощность передатчика, но сложен в реализации и применяется в основном для объединения небольшого числа синхронных цифровых потоков.

Сравнительная таблица методов разделения каналов в многоканальной радиосвязи

Чтобы наглядно сопоставить подходы, применяемые в многоканальной радиосвязи, рассмотрим их ключевые характеристики в сводной таблице.

Метод	Принцип	Эффективность использования спектра	Сложность синхронизации	Примеры применения
FDMA (ЧРК)	Разделение по частоте, каждому каналу своя полоса	Низкая (из-за защитных интервалов)	Низкая, не требуется	FM-радио, аналоговое ТВ
TDMA (ВРК)	Разделение по времени, каждый использует всю частоту по очереди	Средняя, выше чем у FDMA	Высокая, требуется точная синхронизация	GSM, DECT
CDMA (КРК)	Разделение по коду, все работают на одной частоте одновременно	Высокая, гибкое распределение ресурсов	Средняя, сложная обработка сигнала	3G-сети, GPS
SDMA (MIMO)	Разделение по пространству, узконаправленные лучи сигнала	Очень высокая, увеличение ёмкости сети	Высокая, требует многоантенных систем	Wi-Fi 5/6, 4G LTE, 5G

Структурная схема и основные компоненты многоканальной системы

Любая многоканальная система, вне зависимости от метода уплотнения, состоит из трёх основных частей: передающей, линии связи и приёмной. Весь путь сигнала можно представить как конвейер.

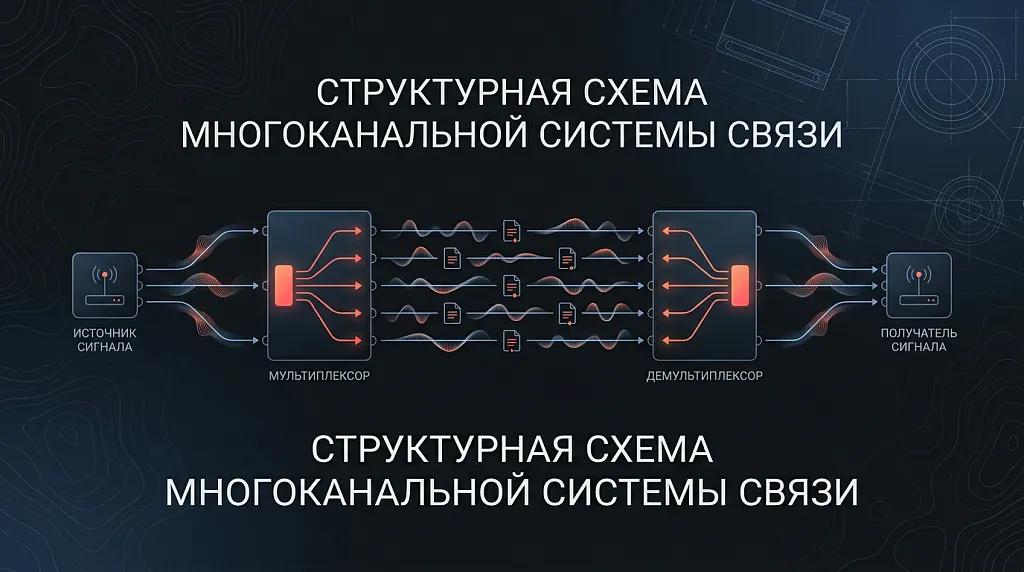

Блок-схема пути сигнала от источника к получателю через мультиплексор и демультиплексор

Передающая часть многоканальной системы радиосвязи: от источника до мультиплексора

В передающей части многоканальной системы радиосвязи происходит подготовка и объединение сигналов.

1. Источники сообщений: Несколько абонентских устройств (телефоны, компьютеры), генерирующие информацию.
2. Оконечное оборудование: Преобразует исходную информацию (голос, данные) в электрический сигнал.
3. Кодеры и модуляторы: «Упаковывают» сигнал для защиты от помех и «сажают» его на несущую частоту.
4. Мультиплексор (уплотнитель): Ключевой узел, который по одному из описанных выше принципов (FDMA, TDMA и т.д.) объединяет все подготовленные сигналы в один групповой.
5. Передатчик и АФУ: Усиливает групповой сигнал до нужной мощности и через антенно-фидерное устройство (АФУ) излучает его в эфир.

Линия связи в многоканальной системе радиосвязи: особенности радиоканала и помехи

Это среда, в которой многоканальная система радиосвязи передает сигнал. В отличие от кабеля, радиоканал непредсказуем. Сигнал может затухать, отражаться от зданий, испытывать помехи от других источников излучения. Задача системы — быть достаточно надёжной, чтобы противостоять этим факторам.

Приемная часть многоканальной системы радиосвязи: от антенны до получателя

На этой стороне многоканальной системы радиосвязи происходят обратные процессы.

1. Антенна и приёмник: «Ловят» слабый сигнал из эфира и усиливают его.
2. Демультиплексор (разуплотнитель): Разделяет групповой сигнал обратно на индивидуальные каналы.
3. Демодуляторы и декодеры: «Снимают» сигнал с несущей частоты и извлекают из него полезную информацию.
4. Оконечное оборудование и получатели: Преобразуют электрический сигнал обратно в исходный вид (голос, изображение, данные) для конечных пользователей.

Классификация и виды многоканальных систем радиосвязи

Мир многоканальных систем огромен и разнообразен. Их можно классифицировать по нескольким ключевым признакам.

Классификация многоканальных систем по типу передаваемой информации

Многоканальные системы исторически эволюционировали от передачи аналоговых сигналов к цифровым.

Аналоговые системы

Исторически первые системы, которые передавали сигнал в непрерывной форме. Примеры — старое аналоговое телевидение, радиовещание. Они более подвержены помехам, так как любой шум «примешивается» к полезному сигналу.

Цифровые системы

Современный стандарт. Информация перед передачей преобразуется в последовательность битов (0 и 1). Это позволяет использовать алгоритмы сжатия и коррекции ошибок, что делает связь гораздо более качественной и помехоустойчивой. Практически вся современная радиосвязь — цифровая.

Разделение многоканальных систем по способу организации связи (дуплексности)

В зависимости от направления передачи информации многоканальные системы делятся на три типа.

Симплексные

Передача идёт только в одном направлении. Классический пример — теле- или радиовещание (вы можете только принимать сигнал).

Полудуплексные

Передача возможна в обе стороны, но не одновременно. Пример — радиостанция: чтобы говорить, нужно нажать кнопку (тангенту), в это время вы не можете слышать собеседника.

Дуплексные

Полноценная двусторонняя связь, когда можно одновременно говорить и слушать. Так работает мобильная и стационарная телефония.

По конфигурадиостанции обмена сообщениями

• Точка-точка: Простейшая связь между двумя фиксированными пунктами. Классический пример — магистральная радиорелейная линия, соединяющая два города.
• Радиальная (звезда): Есть центральная станция (ЦС), через которую работают все абонентские станции (АС). Весь обмен идет через центр. Так построены сети сотовой связи или корпоративные Wi-Fi сети с одной точкой доступа.
• Каждый с каждым (полносвязная): Все абоненты могут связываться друг с другом напрямую, без центральной станции. Этот принцип используется в тактической военной связи и современных гражданских радиосетях (например, mesh-сетях).

Виды многоканальных систем по назначению и дальности

По масштабу и сфере применения многоканальные системы можно разделить на две большие группы.

Магистральные (Радиорелейные, Тропосферные, Спутниковые)

Системы большой протяжённости, которые служат «хребтом» для глобальных сетей связи, соединяя города и страны.

Зоновые и местные

Системы, обеспечивающие связь в пределах области, города или конкретного предприятия, например, сети сотовой связи или ведомственные транкинговые системы.

Где применяются многоканальные системы связи

Проще сказать, где они не применяются. Сегодня многоканальные системы связи являются основой любой формы беспроводной коммуникации, которой пользуются более двух человек.

• Сотовая связь (от 2G до 5G)
• Спутниковое ТВ, навигация и интернет
• Беспроводные сети (Wi-Fi, WiMAX)
• Профессиональная мобильная радиосвязь (транкинг)
• Радиорелейные линии связи
• Системы для военных и экстренных служб

Преимущества и недостатки многоканальной радиосвязи

Как и у любой сложной технологии, у многоканальных систем есть свои сильные и слабые стороны.

Будущее многоканальной связи: тренды и перспективы (5G, 6G, SDR)

Технологии многоканальной связи не стоят на месте. Они эволюционируют, чтобы отвечать на растущие потребности человечества в скорости и объёмах передаваемых данных.

Программно-определяемые радиосистемы (SDR)

SDR (Software-Defined Radio) — это революционный подход, где большая часть обработки сигнала выполняется не специализированными микросхемами, а программным обеспечением на универсальном процессоре. Это позволяет одной и той же «железке» работать в разных стандартах (GSM, LTE, Wi-Fi), переключаясь между ними программно. Для многоканальных систем это означает невероятную гибкость и возможность адаптироваться к изменяющейся обстановке в эфире.

Когнитивное радио и динамическое управление спектром для многоканальных систем

Это следующий шаг эволюции многоканальных систем — «умное» радио. Когнитивная система постоянно сканирует радиоэфир, находит свободные, неиспользуемые в данный момент частоты и динамически перестраивает свою работу на них. Это позволяет использовать радиочастотный спектр ещё более эффективно, не привязываясь к жёстко закреплённым частотным диапазонам.

Роль многоканальных систем в сетях 6G и Интернете Вещей (IoT)

Будущие сети 6G и глобальный Интернет Вещей (IoT), к которому будут подключены миллиарды устройств, потребуют колоссальной ёмкости сетей, которую могут обеспечить только продвинутые многоканальные системы. Классических методов уплотнения уже будет недостаточно. Именно поэтому в основу 6G закладываются принципы интеллектуального управления спектром, массового использования MIMO и SDMA, а также новых, ещё более совершенных методов кодирования и мультиплексирования для одновременного обслуживания огромного числа самых разнообразных устройств — от датчиков до беспилотных автомобилей.

Часто задаваемые вопросы (FAQ) о многоканальных системах радиосвязи

Отвечаем на самые популярные вопросы о том, как устроена и работает многоканальная система радиосвязи.
