Конвенциональная система радиосвязи: что это, как работает, плюсы и минусы, и когда её выбирать

Что такое конвенциональная система радиосвязи: определение и ключевая идея

В своей основе конвенциональная радиосвязь — это самый прямой и понятный тип профессиональной радиосвязи. Принцип её работы — это жёсткое закрепление определённого радиоканала (то есть частоты) за конкретной группой абонентов. Например, служба охраны предприятия работает на «Канале 1», а команда логистов — на «Канале 2». Они не могут произвольно занять чужую частоту, что делает такую простую радиосвязь предсказуемой и очень лёгкой в управлении.

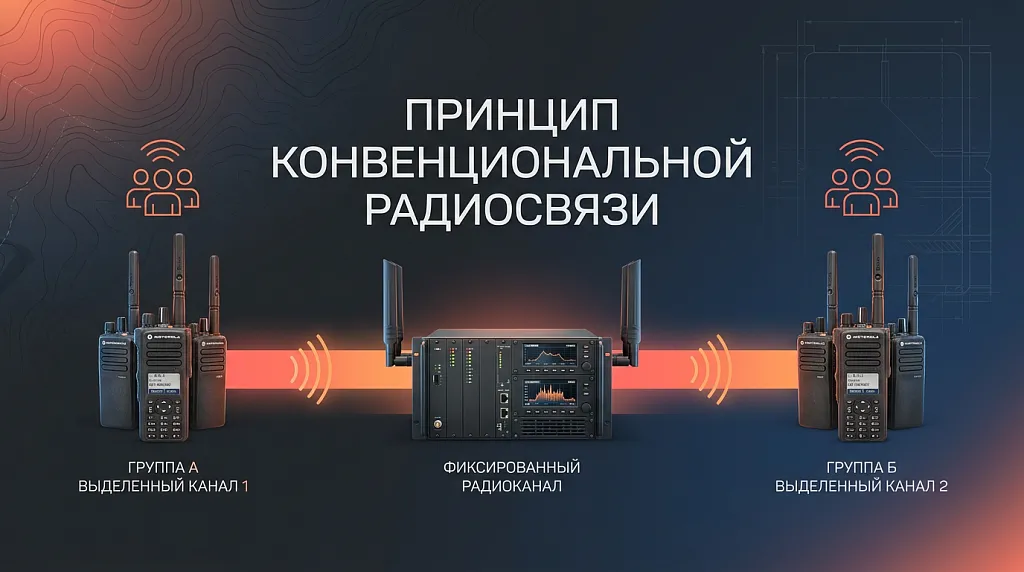

Принцип конвенциональной связи: каждой группе пользователей назначен свой отдельный, жёстко закреплённый радиоканал.

Сравнение: конвенциональные и транкинговые системы радиосвязи

Один из первых вопросов при выборе системы — чем конвенциональная связь отличается от более сложной транкинговой? Если коротко: простотой и ценой против эффективности и функциональности. Для наглядности мы собрали ключевые различия в таблицу.

Сравнительная таблица конвенциональной и транкинговой радиосвязи

Параметр	Конвенциональная система	Транкинговая система	Что это значит для пользователя
Принцип выделения канала	Канал жёстко закреплён за группой	Канал динамически выделяется из общего пула на время разговора	В конвенциональной системе ваш канал может простаивать, пока вы молчите. В транкинге свободный канал тут же отдаётся другому пользователю, что гораздо эффективнее.
Эффективность использования частот	Низкая	Высокая	Транкинг позволяет обслужить гораздо больше абонентов на том же количестве частот. Это критично для крупных организаций.
Стоимость инфраструктуры	Низкая	Высокая	Конвенциональная система (от ~50-100 тыс. руб. за базовый ретранслятор) значительно дешевле на старте. Транкинг требует дорогостоящего контроллера и сложного оборудования (от ~500 тыс. руб.).
Масштабируемость	Низкая	Высокая	Добавить новую группу в конвенциональную систему — значит искать и регистрировать новую частоту. В транкинге новые группы добавляются программно без проблем.
Очередь вызовов	Отсутствует	Присутствует	Если в конвенциональной системе канал занят, вам придётся ждать. Транкинг поставит ваш вызов в очередь и соединит, как только любой канал освободится.

Принцип работы конвенциональной системы радиосвязи и её основные режимы

Чтобы понять, как устроена конвенциональная система радиосвязи, давайте чуть глубже погрузимся в технические детали. Понимание этих основ поможет правильно выбрать оборудование и настроить его под ваши задачи.

Распределение частот: один канал на группу

Представьте себе большую стройплощадку: у прорабов есть свой канал для координации, у крановщиков — второй, у службы безопасности — третий. Каждый такой канал — это, по сути, выделенная радиочастота. Абоненты одной группы могут свободно общаться между собой, но не слышат разговоры других, если только их радиостанции не запрограммированы на сканирование нескольких каналов. Такое жёсткое закрепление и есть суть конвенционального подхода. Просто и надёжно.

Режимы работы радиостанций

Радиостанции в конвенциональных системах могут работать в нескольких режимах.

Симплекс

Это самый базовый режим: «радиостанция-радиостанция». Связь идёт напрямую между двумя абонентскими терминалами на одной частоте. Дальность ограничена мощностью передатчика и рельефом.

Полудуплекс

Самый распространённый режим в профессиональной связи. Разговор идёт поочерёдно: один говорит, остальные слушают. Для передачи нужно нажать и удерживать кнопку PTT (Push-to-Talk).

Дуплекс

Этот режим позволяет говорить и слушать одновременно, как по обычному телефону. Такое возможно только при работе через ретранслятор, который использует две разные частоты для приёма и передачи.

Как ретранслятор (репитер) расширяет зону покрытия

Ретранслятор, или репитер, — это ключевой элемент для увеличения дальности связи. Его устанавливают на самой высокой точке (крыша здания, вышка), и он работает как мощный посредник. Ретранслятор принимает слабый сигнал от портативной радиостанции, усиливает его и передаёт дальше на той же или другой частоте. Это позволяет покрыть уверенной связью большие территории, цеха со сложной планировкой или районы с плотной застройкой.

Плюсы и минусы конвенциональной радиосвязи

Как и у любой технологии, у конвенциональной радиосвязи есть свои сильные и слабые стороны. Их важно понимать, чтобы не переплатить за ненужные функции или, наоборот, не столкнуться с ограничениями.

Ключевые преимущества (Плюсы)

• Простота и надёжность. В системе минимум компонентов, а значит, меньше точек отказа. Она интуитивно понятна в использовании и обслуживании.
• Низкая стоимость. Инфраструктура (особенно без ретранслятора) и абонентские терминалы стоят значительно дешевле транкинговых аналогов.
• Быстрый вызов. Соединение устанавливается практически мгновенно после нажатия кнопки PTT, так как канал уже выделен.
• Полная независимость. Система работает автономно и не зависит от коммерческих сетей сотовой связи, что критично для служб безопасности и экстренных служб.

Основные недостатки (Минусы)

• Ограниченная ёмкость. Каждая группа привязана к своему каналу, что ограничивает общее количество абонентов. Обычно для комфортной работы на один разговорный канал приходится не более 50–70 человек.
• Неэффективное использование частот. Если группа молчит, выделенный ей канал простаивает, хотя в это время он мог бы использоваться другими сотрудниками.
• Уязвимость аналоговых каналов. Простую аналоговую связь без шифрования очень легко прослушать обычным сканером.
• Слабая масштабируемость. Добавление новой группы пользователей часто требует получения разрешений на новые частоты в ГКРЧ, что может быть сложно и занимать от 4 до 6 месяцев.

Иллюстрадиостанция с иконками, наглядно показывающая преимущества (простота, цена) и недостатки (ёмкость, уязвимость) конвенциональной связи.

Из чего состоит конвенциональная система: основные компоненты

Архитектура классической конвенциональной системы довольно проста и включает в себя три основных типа оборудования. Понимание их роли поможет грамотно составить спецификацию для вашего проекта.

Базовая станция / Ретранслятор

Это «сердце» системы, если требуется большая зона покрытия. Базовая станция или ретранслятор устанавливается стационарно и обеспечивает связь между всеми абонентами в своей зоне действия.

Абонентские радиостанции (портативные, мобильные, стационарные)

Это устройства, которыми пользуются сотрудники. Они бывают портативными (носимыми), мобильными (устанавливаются в автомобилях) и стационарными (используются диспетчерами).

Антенно-фидерные устройства (АФУ)

К этому классу относятся антенны, кабели, разъёмы и прочие элементы, которые соединяют радиостанцию (особенно базовую) с антенной. Качество АФУ напрямую влияет на дальность и стабильность связи.

Системы IP-соединения (IP Site Connect)

Важно отметить, что современные цифровые системы позволяют объединять несколько географически удалённых конвенциональных ретрансляторов в единую сеть через IP-каналы (интернет или локальная сеть). Технология, известная как IP Site Connect (у Motorola) или её аналоги у других производителей, позволяет:

• Создать единую зону покрытия между несколькими объектами (например, разными складами в городе).
• Организовать общие разговорные группы для сотрудников из разных филиалов.

Это значительно расширяет возможности классической конвенциональной системы, не требуя перехода на дорогостоящий транкинг.

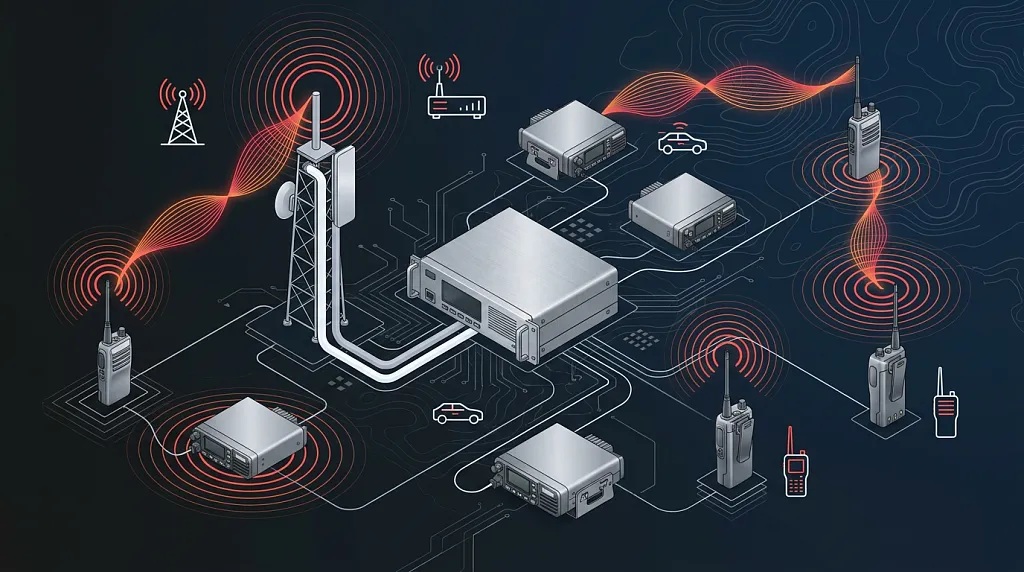

Схема основных компонентов конвенциональной системы: ретранслятор, антенны, мобильные и портативные радиостанции.

Виды конвенциональных систем: аналоговые vs цифровые

Сегодня на рынке представлены два поколения конвенциональных систем. Выбор между ними — одно из ключевых решений при построении сети.

Аналоговые системы: простота и проверенная временем надежность

Это классика, которая до сих пор востребована благодаря своей дешевизне и простоте. Аналоговый сигнал подвержен помехам: чем дальше абонент от базовой станции, тем больше шумов и треска в эфире.

Цифровые системы: стандарты DMR, NEXEDGE и их преимущества

Цифровые системы преобразуют голос в код, что обеспечивает чистоту звука и безопасность. Качество звука остаётся идеальным практически до самой границы зоны покрытия. На рынке доминируют несколько ключевых стандартов:

• DMR (Digital Mobile Radio): Самый распространённый открытый стандарт, поддерживаемый большинством производителей, включая Motorola (в линейке MOTOTRBO), Hytera, Caltta и другие. Он позволяет вести два независимых разговора на одной частоте благодаря технологии TDMA.
• NEXEDGE (Kenwood) и IDAS (Icom): Это проприетарные цифровые протоколы, предлагающие схожий функционал и высокое качество связи, часто с расширенными возможностями для построения сетей.

Сравнительная таблица: Аналог vs Цифра

Сравнение аналоговых и цифровых конвенциональных систем

Критерий	Аналоговая связь	Цифровая связь
Качество звука	Ухудшается с расстоянием, есть фоновые шумы.	Стабильно высокое по всей зоне покрытия, эффективное шумоподавление.
Защита от прослушивания	Низкая, требуется дополнительное скремблирование.	Высокая, базовое шифрование встроено в стандарт.
Эффективность частоты	Один канал = один разговор.	Один канал = два разговора (в стандарте DMR TDMA).
Дополнительные функции	Только голос.	GPS-трекинг, текстовые сообщения, телеметрия, диспетчеризация.
Стоимость оборудования	Низкая.	Выше на 20-40%.

Сферы применения конвенциональных систем радиосвязи

Благодаря своей простоте и надёжности, конвенциональные системы радиосвязи используются в самых разных отраслях. Вот лишь несколько примеров:

• Службы безопасности и охрана: Мгновенная координация действий на объектах — от торговых центров до промышленных зон.
• Транспорт и логистика: Связь между водителями, диспетчерами и персоналом складов для оптимизации маршрутов и погрузки.
• Строительство: Надёжная связь на стройплощадках, где сотовая сеть может быть нестабильна.
• Промышленные предприятия: Координация работы в цехах, на открытых площадках и между производственными корпусами.
• Сельское хозяйство: Управление персоналом и техникой на больших территориях во время посевных и уборочных работ.
• Организация мероприятий: Связь для организаторов, технического персонала и служб безопасности на концертах, фестивалях и спортивных событиях.

Коллаж из иконок, представляющих отрасли использования конвенциональной связи: безопасность, логистика, строительство, промышленность.

Как развернуть конвенциональную систему радиосвязи: руководство и типовые ошибки

Построение даже простой конвенциональной системы радиосвязи требует определённого подхода. Пропуск одного из шагов может привести к пустой трате денег и времени.

Шаг 1: Оценка потребностей и зоны покрытия

Прежде всего, определите, сколько групп пользователей у вас будет и на какой территории им нужна связь. Это не просто взгляд на карту. На этом этапе проводится радиопланирование — компьютерное моделирование зоны покрытия с учётом рельефа и застройки, а в идеале — и тестовые замеры уровня сигнала в ключевых точках.

Шаг 2: Выбор стандарта (аналог/цифра) и оборудования

На основе потребностей в качестве звука, безопасности и дополнительных функциях выберите между аналоговой и цифровой системой. Затем подберите конкретные модели базового и абонентского оборудования.

Шаг 3: Получение разрешений и регистрадиостанция частот

Использование большинства профессиональных частот требует регистрадиостанции в Роскомнадзоре на основании разрешения от Государственной комиссии по радиочастотам (ГКРЧ). Этот процесс может занять несколько месяцев, поэтому начинать его нужно заранее.

Подробную информацию о процедуре можно найти на официальном сайте ГКРЧ.

Шаг 4: Монтаж и настройка

Этот этап включает установку базовой станции и антенн, прокладку кабелей и программирование всех абонентских радиостанций в соответствии с частотным планом.

Частые ошибки при построении системы

• Ошибка №1: Неправильная оценка рельефа. Холмы, здания и даже густой лес могут стать непреодолимым препятствием для радиоволн, если не учесть их при планировании.
• Ошибка №2: Экономия на антеннах и кабеле. Дешёвый кабель и неправильно подобранная антенна могут «съесть» до половины мощности вашей базовой станции, сведя на нет все её преимущества.
• Ошибка №3: Игнорирование юридических аспектов. Работа на незарегистрированных частотах является административным правонарушением и может привести к крупным штрафам и конфискации оборудования.

Конвенциональная радиосвязь: Часто задаваемые вопросы (FAQ)

Заключение: когда стоит выбрать конвенциональную систему?

Так когда же стоит выбрать именно её, старую добрую конвенциональную связь? Ответ прост: когда её преимуществ достаточно для решения ваших задач.

Вам идеально подойдёт конвенциональная система, если:

• У вас небольшое или среднее количество абонентов (до 50-70 в одной разговорной группе).
• Требуется организовать связь на локальной, чётко определённой территории (один объект, строительная площадка, небольшой посёлок).
• Ваш главный приоритет — максимальная простота, абсолютная надёжность и минимальная стоимость владения.
• Вам не нужен сложный функционал вроде динамического распределения каналов, приоритетных вызовов или детальной статистики переговоров.
