Цифровая радиосвязь: полное руководство по системам, стандартам и технологиям применения

Что такое цифровая радиосвязь и её ключевое отличие от аналоговой?

Если коротко, цифровая радиосвязь — это технология передачи голоса и данных, при которой звуковой сигнал сначала преобразуется в цифровой код (последовательность нулей и единиц), а уже затем отправляется в эфир. Главное отличие от аналоговой связи, где в эфир летит, по сути, «слепок» вашего голоса, в том, что цифровой сигнал можно очистить от шумов, сжать, зашифровать и дополнить сервисной информацией. Это даёт колоссальный скачок в качестве, безопасности и функциональности. Такая система цифровой радиосвязи — это не просто радиостанция, а целый коммуникационный инструмент.

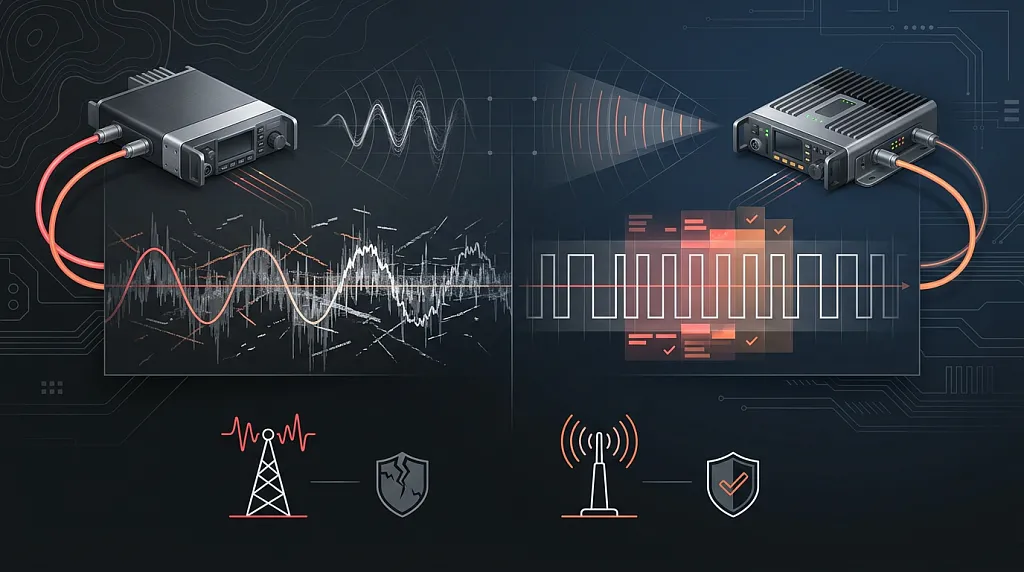

Наглядное сравнение: аналоговый сигнал (плавная, зашумлённая синусоида) и цифровой сигнал (чёткая последовательность прямоугольников), который восстанавливается без искажений.

Цифровые системы радиосвязи: сравнение с аналоговыми и главные преимущества

Выбор между «цифрой» и «аналогом» — это не просто вопрос моды. Это фундаментальное решение, которое определяет надёжность, безопасность и эффективность коммуникаций в вашей компании. Преимущества цифровых систем радиосвязи становятся очевидны, если разложить всё по полочкам.

Вместо долгих рассуждений, давайте посмотрим на факты в сравнительной таблице. Она наглядно покажет, почему всё больше профессионалов делают выбор в пользу современных технологий.

Параметр	Аналоговая связь	Цифровая связь	Выгода для пользователя
Качество звука	Зависит от уровня сигнала, подвержен шипению и помехам.	Стабильно чистое звучание во всей зоне покрытия. Встроенное шумоподавление.	Кристально чистая и разборчивая речь даже в очень шумной обстановке (цех, стройплощадка).
Конфиденциальность	Легко прослушивается обычным сканером.	Базовое или стойкое AES-256 шифрование. Прослушивание практически невозможно.	Полная защита коммерческой тайны, персональных данных и служебной информации.
Эффективность частот	Один частотный канал = один разговор.	Технология TDMA позволяет вести два независимых разговора на одном канале.	Экономия на получении частот вдвое. Больше абонентов могут работать одновременно.
Функциональность	Только голос. Редко — простейшие сигналы.	Голос, передача текстовых сообщений (SMS), GPS-мониторинг, телеметрия.	Возможность отслеживать местоположение сотрудников, отправлять тихие команды, автоматизировать процессы.
Время работы АКБ	Стандартное. Передатчик работает на полную мощность всё время вызова.	На 30-40% дольше за счёт работы передатчика только в свой временной слот (TDMA).	Радиостанции работают всю рабочую смену без необходимости подзарядки.
Зона уверенного приёма	Сигнал затухает плавно, речь становится всё более зашумлённой.	Чёткий сигнал до самого края зоны покрытия, после чего пропадает резко.	Нет нужды вслушиваться в шипение. Вы либо слышите собеседника идеально, либо не слышите вообще.

Стоит ли забывать про аналог? Особенности цифровой связи

Несмотря на очевидные преимущества, у цифровых систем есть свои особенности, которые важно учитывать при выборе. Идеальных технологий не существует, есть лишь подходящие под конкретную задачу.

• «Эффект обрыва» (Cliff Effect): В отличие от аналоговой связи, где сигнал затухает плавно и речь становится всё более шумной, позволяя хоть что-то разобрать, цифровая связь работает чисто до самого края зоны покрытия. А затем пропадает резко и полностью. Это не хорошо и не плохо, это просто по-другому.
• Небольшая задержка голоса: Из-за процессов кодирования и декодирования сигнала возникает едва заметная задержка (около 20-40 миллисекунд). К ней привыкаешь буквально за пару часов работы, но в первые моменты она может ощущаться.
• Более высокая начальная стоимость: Да, цифровое оборудование, как правило, дороже аналогового. Однако эта разница окупается за счёт более высокой эффективности использования частот, расширенного функционала и увеличенного срока службы аккумуляторов. Это скорее инвестиция, а не просто затрата.

Принцип работы систем цифровой радиосвязи

Как обычный человеческий голос превращается в чистый цифровой сигнал, способный преодолевать километры? Принцип работы систем цифровой радиосвязи можно разбить на три ключевых этапа, каждый из которых вносит свой вклад в итоговое качество и надёжность. Так в чём же магия?

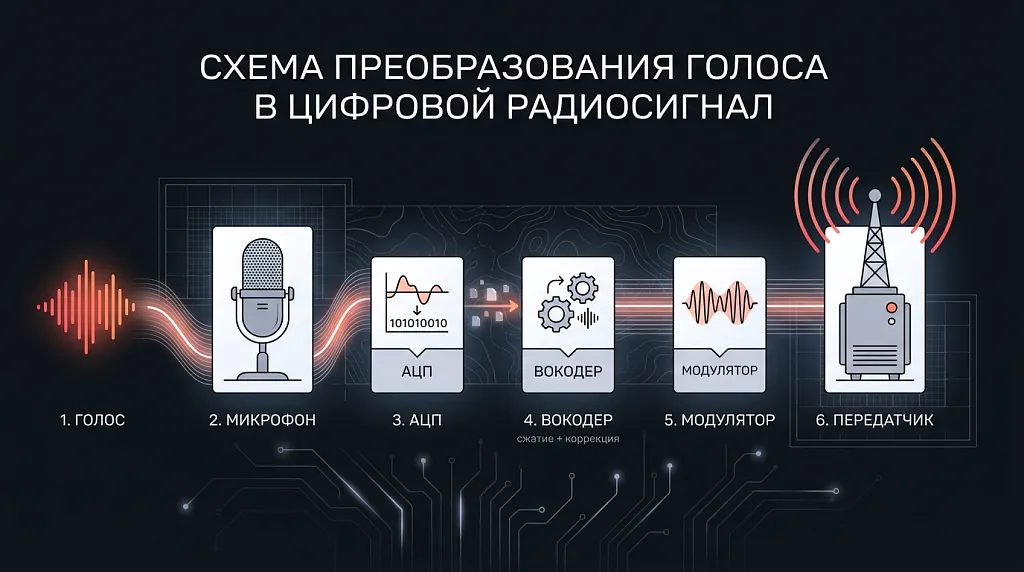

Схема процесса преобразования голоса в цифровой радиосигнал: 1. Голос -> 2. Микрофон -> 3. АЦП -> 4. Вокодер (сжатие + коррекция) -> 5. Модулятор -> 6. Передатчик.

Оцифровка и кодирование: роль вокодера в цифровой радиосвязи

Сердцем процесса преобразования голоса в цифровой радиосвязи является вокодер (voice coder). В большинстве профессиональных стандартов, таких как DMR, используется алгоритм AMBE+2™. Его главная задача — «понять», что из всех поступающих в микрофон звуков является человеческой речью, а что — просто фоновым шумом. Он анализирует аудиопоток, выделяет ключевые параметры голоса (фонемы) и преобразует их в компактный цифровой код. При этом всё постороннее — шум двигателя, звук работающего отбойного молотка или гул ветра — он просто отсекает. Именно поэтому в цифровой радиостанции вы слышите чистый голос собеседника, а не оглушительную обстановку вокруг него. Одновременно с этим умный вокодер добавляет в поток специальные биты для коррекции ошибок (Forward Error Correction, FEC), которые позволяют приёмнику на другой стороне восстановить исходный сигнал, даже если часть пакетов данных была потеряна из-за помех.

Уплотнение канала в цифровых системах: методы доступа TDMA и FDMA

Чтобы эффективно использовать радиоэфир, цифровые системы применяют методы уплотнения. Представьте себе широкую автомагистраль — это ваш частотный канал.

• FDMA (Frequency Division Multiple Access) — это когда мы делим магистраль на несколько узких полос, и по каждой едет одна машина. Так работает аналоговая связь и некоторые цифровые стандарты, например, dPMR.
• TDMA (Time Division Multiple Access) — это более хитрый подход. Мы не делим дорогу на полосы. Вместо этого мы запускаем машины по одной широкой полосе, но строго по очереди, давая каждой крошечный промежуток времени (тайм-слот).

Стандарт DMR использует именно TDMA, что позволяет на одной стандартной частотной полосе 12.5 кГц организовать два независимых разговорных канала. Это соответствует спецификациям, разработанным Европейским институтом телекоммуникационных стандартов (ETSI). Вы получаете вдвое больше каналов связи за те же деньги.

Передача данных в цифровой радиосвязи: модуляция и коррекция ошибок

После того как голос оцифрован и сжат, его нужно «упаковать» в радиоволну для передачи по каналам цифровой радиосвязи. Этим занимается модулятор. Он преобразует последовательность нулей и единиц в изменения параметров радиосигнала (например, его фазы или частоты). Один из популярных видов модуляции в DMR — 4FSK. Это позволяет надёжно передавать данные с высокой скоростью. А упомянутая выше технология коррекции ошибок (FEC) гарантирует, что даже при слабом сигнале или помехах приёмник сможет восстановить исходное сообщение без искажений, сохраняя речь чистой и разборчивой.

Основные стандарты цифровой радиосвязи

Мир цифровой радиосвязи не един, он состоит из нескольких ключевых стандартов, разработанных для разных задач и бюджетов. Понимание их отличий — ключ к выбору правильного решения. Это как выбирать автомобиль: есть городские хэтчбеки, есть внедорожники, а есть грузовики. У каждого своя сфера применения.

DMR (Digital Mobile Radio) — универсальный стандарт цифровой радиосвязи

Это, пожалуй, самый гибкий и распространённый открытый стандарт, на котором строится современная цифровая радиосвязь для коммерческого использования. Его главное преимущество — отличное соотношение цены, функциональности и масштабируемости. Он делится на три уровня (Tier):

DMR Tier I: Безлицензионный (PMR446)

Простейший вариант для индивидуального использования. Работает в безлицензионном диапазоне PMR446. радиостанции этого стандарта нельзя программировать, они имеют малую мощность и ограничены в функционале. Идеально для бытового применения, небольших магазинов или ресторанов.

DMR Tier II: Профессиональный конвенциональный

Самый массовый сегмент. Это профессиональные системы, работающие на выделенных частотах. Здесь уже возможно использование ретрансляторов для увеличения зоны покрытия, создание разговорных групп, отправка текстовых сообщений и GPS-трекинг. Основа для большинства бизнес-систем.

DMR Tier III: Профессиональный транкинговый

Вершина стандарта DMR. Транкинг — это технология, которая автоматически предоставляет свободный канал любому абоненту из большого пула. Идеальное решение для крупных объектов: заводов, аэропортов, больших транспортных компаний, где количество абонентов исчисляется сотнями и тысячами, а каналы связи нужны постоянно.

TETRA — стандарт цифровой радиосвязи для экстренных служб

Если DMR — это надёжный «грузовик» в мире цифровой радиосвязи, то TETRA — это «бронемашина». Этот стандарт разработан специально для силовых структур, экстренных служб и отраслей с повышенными требованиями к безопасности и надёжности (например, энергетика, общественный транспорт). Он предлагает высочайшую скорость соединения, групповые и индивидуальные вызовы, шифрование и возможность передачи больших объёмов данных.

APCO P25 — стандарт цифровой радиосвязи для общественной безопасности в Северной Америке

Это ещё один стандарт профессиональной цифровой радиосвязи, аналог TETRA, но разработанный и принятый в основном в США и Канаде для служб общественной безопасности (полиция, пожарные, скорая помощь). Ключевая особенность — обеспечение совместимости оборудования от разных производителей для взаимодействия различных ведомств при чрезвычайных ситуациях.

Другие распространенные цифровые стандарты: dPMR и NXDN

Помимо «большой тройки» существуют и другие технологии. dPMR — это более простой и доступный цифровой стандарт, использующий технологию FDMA (один канал — один разговор), хорошо подходящий для небольших систем. NXDN — стандарт, разработанный компаниями Kenwood и Icom, который также предлагает высокое качество связи и функциональность, конкурируя с DMR в коммерческом секторе.

Из чего состоит система цифровой радиосвязи

Построение надёжной системы связи — это не просто покупка раций. Каждая система цифровой радиосвязи — это комплексное решение, состоящее из нескольких ключевых элементов, которые работают как единый организм. Давайте разберёмся, какие компоненты вам могут понадобиться.

Абонентское оборудование для цифровой радиосвязи (терминалы)

Это устройства, которые находятся непосредственно в руках у сотрудников и обеспечивают доступ к сети цифровой радиосвязи. Они бывают нескольких видов:

• Портативные радиостанции: Классические радиостанции, которые удобно носить с собой. Компактные, лёгкие, с аккумулятором на всю смену.
• Мобильные (возимые) радиостанции: Устанавливаются в автомобилях, на спецтехнике. Отличаются большей мощностью и, как правило, имеют выносную антенну.
• Стационарные радиостанции: Устанавливаются в диспетчерских пунктах, на постах охраны. Работают от сети и обеспечивают связь с сотрудниками на объекте.

Примеры популярных цифровых радиостанций:

• Универсальная модель для бизнеса (DMR Tier II): Motorola DP4400e. Отличается феноменально прочным корпусом (стандарт защиты IP68 — полная пыленепроницаемость и работа под водой), длительным временем работы (до 28 часов с усиленным аккумулятором) и интеллектуальной системой аудио, которая автоматически регулирует громкость в зависимости от уровня окружающего шума.
• Компактная радиостанция для охраны и ритейла: Hytera PD605. Очень лёгкая и тонкая модель, которую удобно носить даже под одеждой. Важно, что она поддерживает как цифровой, так и аналоговый режим, что идеально для плавного перехода со старого парка оборудования. Также имеет базовое шифрование для защиты переговоров.
• Решение для опасных производств (ATEX): Motorola DP4801 Ex. Это не просто радиостанция, а специализированный инструмент. Взрывозащищённое исполнение по стандарту ATEX/IECEx позволяет использовать её на нефтегазовых предприятиях, в шахтах и на химических производствах. Оснащена яркой кнопкой экстренного вызова и функцией «Одинокий работник» для контроля за безопасностью персонала.

Инфраструктурное оборудование для цифровой радиосвязи

Это «сердце» вашей системы цифровой радиосвязи, которое обеспечивает широкую зону покрытия и стабильность сигнала.

• Ретрансляторы (репитеры): Принимают слабый сигнал от одной радиостанции и передают его, усиленный, на всю зону покрытия. Один ретранслятор может увеличить дальность связи в несколько раз.
• Базовые станции: Более сложные устройства, которые являются ядром транкинговых систем (DMR Tier III, TETRA) и управляют распределением каналов связи.

Системы управления и ПО для цифровой радиосвязи

Это «мозг» вашей сети цифровой радиосвязи, который позволяет не просто говорить, а управлять коммуникациями.

• Диспетчерские консоли: Программное обеспечение, которое позволяет диспетчеру видеть на карте местоположение всех абонентов (GPS), делать индивидуальные и групповые вызовы, отправлять сообщения и записывать все переговоры.
• Системы записи переговоров: Важный инструмент для разбора инцидентов, контроля качества работы и повышения дисциплины.

Где применяются цифровые системы радиосвязи?

Цифровая радиосвязь уже давно перестала быть инструментом только для спецслужб. Сегодня это неотъемлемая часть эффективной работы в десятках отраслей. Где же она приносит максимальную пользу?

• Общественная безопасность и охрана: Чёткая связь, шифрование и GPS-координаты сотрудников — основа оперативного реагирования. Функции вроде «Одинокий работник» или экстренный вызов могут спасти жизнь.
• Транспорт и логистика: Координация водителей, отслеживание маршрутов, отправка текстовых заданий прямо на рацию — всё это оптимизирует логистику и сокращает издержки.
• Промышленность и производство: В условиях высокого шума цифровое шумоподавление — не роскошь, а необходимость. Связь между цехами, координация ремонтных бригад, безопасность на опасных участках — задачи для промышленных цифровых систем.
• Строительство: Управление крановщиками, прорабами, бригадами на огромной строительной площадке требует надёжного покрытия, которое обеспечивают ретрансляторы, и прочных, пыле- и влагозащищённых радиостанций.
• Энергетика и ЖКХ: Координация выездных бригад, работа в условиях электромагнитных помех, передача данных телеметрии со счётчиков — здесь цифровая связь показывает себя с лучшей стороны.
• Гостиничный бизнес и ритейл: Мгновенная связь между персоналом (охрана, горничные, администраторы) в большом отеле или торговом центре повышает качество обслуживания и скорость реакции на любые ситуации.

Как выбрать подходящую систему цифровой радиосвязи: ключевые критерии

Выбор системы цифровой радиосвязи — ответственный шаг. Чтобы не потратить деньги впустую и получить инструмент, который будет решать именно ваши задачи, пройдитесь по этому простому чек-листу.

1. Определите зону покрытия. Вам нужна связь в пределах одного здания, на территории завода в несколько гектаров или между автомобилями в пределах целого города? От этого зависит, понадобится ли вам ретранслятор или даже многосайтовая система.
2. Оцените условия эксплуатации. Ваши сотрудники работают в тихом офисе, в пыльном цеху, под дождём или во взрывоопасной среде? Ответ на этот вопрос определяет требования к прочности и защите радиостанций (стандарты IP и ATEX).
3. Подсчитайте количество абонентов и групп. Сколько человек и сколько отделов (групп) будут пользоваться связью одновременно? Если у вас 10 сотрудников в одной группе — это одна история. Если 200 человек в 15 группах — вам точно понадобится многоканальная система, возможно, даже транкинговая.
4. Сформулируйте требования к функционалу. Вам нужен только голос? Или необходим GPS-трекинг для контроля автопарка? Нужна ли возможность отправлять текстовые сообщения? Требуется ли диспетчерское ПО для полного контроля?
5. Выберите стандарт. Для большинства коммерческих задач идеально подойдёт DMR как самый гибкий и массовый стандарт. Если же речь о критически важных коммуникациях для экстренных служб — стоит смотреть в сторону TETRA.
6. Запланируйте бюджет. Помните, что стоимость системы — это не только цена раций. Это также стоимость инфраструктуры (если она нужна), программного обеспечения и получения разрешений на использование частот.
