Дуплексная радиосвязь: от принципов работы до 5G и гибридных систем

Дуплексная радиосвязь — это основа современных коммуникаций, от сотовых телефонов до профессиональных сетей экстренных служб. В этой статье простым языком разберем, как работает дуплекс, чем он отличается от других режимов связи, в чём его преимущества и где он применяется. Также объясним технологии FDD и TDD, покажем реальные схемы и сравним с полудуплексными системами.

Что такое дуплексная радиосвязь: объяснение простыми словами

Представьте себе обычный телефонный разговор. Вы можете говорить и одновременно слышать собеседника, перебивать его, смеяться в ответ на шутку, не дожидаясь паузы. Именно этот естественный, двусторонний диалог и есть суть дуплексной связи. Если говорить техническим языком, дуплексная радиосвязь — это режим, при котором передача и прием информации по радиоканалу происходят одновременно и в обоих направлениях.

Это ключевое отличие от более простых способов связи, где участникам приходится общаться поочередно. Дуплекс создаёт полноценный двухсторонний канал связи, обеспечивая максимально быстрый и комфортный одновременный обмен информацией. Звучит просто, не так ли? Однако за этой простотой скрываются довольно изящные инженерные решения. Кстати, сам принцип такой двусторонней электросвязи появился задолго до радио — ещё в XIX веке его начали применять в телеграфных системах для повышения пропускной способности линий.

Сравнение режимов радиосвязи: симплекс, полудуплекс и дуплекс

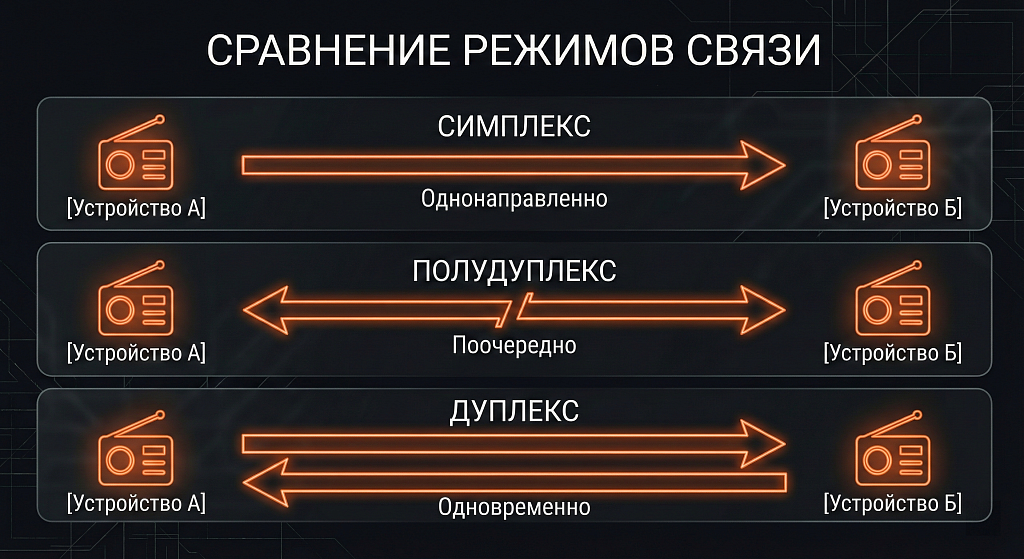

Чтобы до конца понять уникальность дуплекса, нужно сравнить его с другими режимами работы радиосвязи. Всего их три: симплекс, полудуплекс и, собственно, дуплекс. Каждый из них имеет свою нишу и свои особенности.

• Симплексная связь — это улица с односторонним движением. Информация движется только в одну сторону, от передатчика к приёмнику. Классический пример — радиовещание или телевизионный сигнал. Яркий пример симплексного «общения» из мира природы — глухарь на току. Когда он исполняет свою песню (передаёт информацию), он ничего не слышит вокруг (не может принимать).
• Полудуплексная связь позволяет вести передачу в обе стороны, но строго поочередно. Это как разговор по рации: нажал кнопку (PTT) — говоришь, отпустил — слушаешь. Одновременная передача и приём невозможны.
• Дуплексная связь, как мы уже выяснили, — это полноценный двусторонний диалог, как по телефону.

Сравнительные характеристики режимов радиосвязи

Параметр	Симплекс	Полудуплекс	Дуплекс
Направление передачи	В одну сторону	В обе стороны, поочерёдно	В обе стороны, одновременно
Одновременность связи	Нет	Нет	Да
Количество частот/каналов	Один	Один	Два (или временное разделение)
Сложность оборудования	Минимальная	Средняя	Высокая
Примеры устройств	Радиовещание, ТВ	Рации, такси, охрана	Телефон, сотовая связь, TETRA (инд.)

Основной принцип работы дуплексной связи

Как это вообще возможно — одновременно передавать и принимать сигнал на одном устройстве? Ведь передатчик излучает мощный сигнал, который сильнее слабого сигнала, приходящего от удаленного абонента. Это всё равно что пытаться услышать шёпот во время рева реактивного двигателя у самого уха.

Главный вызов для инженеров — сделать так, чтобы собственный передатчик не «оглушил» чувствительный приёмник. Одновременная работа приемника и передатчика — вот краеугольный камень дуплекса. Для решения этой задачи используется два основных подхода, которые формируют полноценный дуплексный канал связи. Представьте себе двухполосную автомагистраль: машины мчатся в обе стороны одновременно, не мешая друг другу, потому что их потоки физически разделены. В радиосвязи такое разделение достигается либо по частоте, либо по времени. Именно это разделение и создаёт радиоканал в обоих направлениях, обеспечивая высокую оперативность обмена сообщениями.

Технологии реализации: частотное (FDD) и временное (TDD) разделение

Итак, у нас есть два ключевых метода организации дуплексного радиотракта: частотное и временное разделение. Давайте разберемся в каждом из них.

Частотное разделение каналов (FDD - Frequency-Division Duplex)

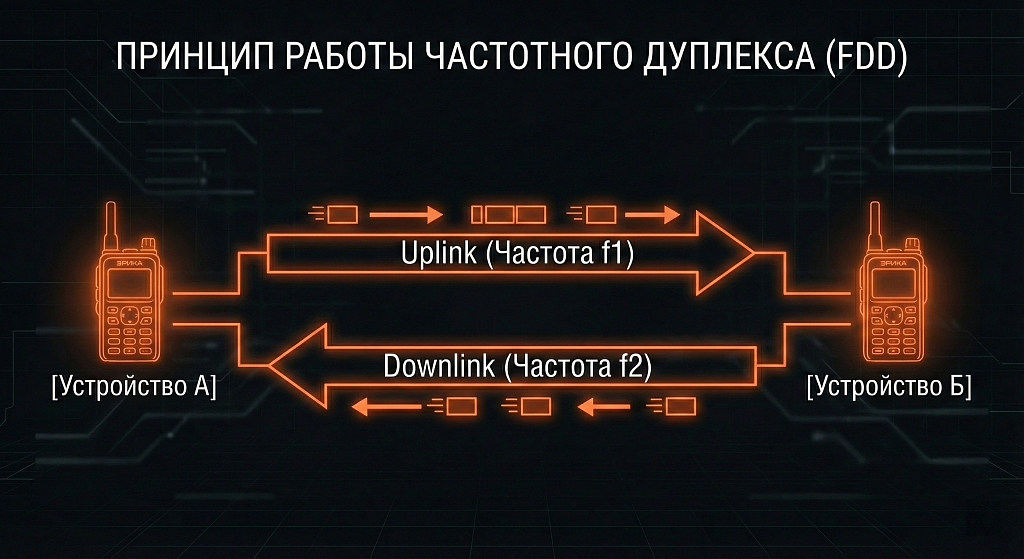

FDD — это тот самый принцип «двухполосной магистрали». Для передачи и приема используются две разные, разнесенные друг от друга частоты.

• Канал от абонента к базовой станции (от вас к вышке) называется «восходящий» канал или Uplink. Он работает на частоте f1.
• Канал от базовой станции к абоненту — «нисходящий» канал или Downlink. Он работает на частоте f2.

Такой разнос частот приёма и передачи позволяет физически разделить сигналы. А чтобы приёмник слушал только «чужую» частоту и игнорировал «свою», используется специальное устройство — дуплексер (или дуплексный фильтр). Он, как строгий фейс-контроль в клубе, пропускает на вход приемника только полезный сигнал с нужной частоты и отсекает мощный сигнал собственного передатчика. Технология FDD исторически появилась первой и до сих пор доминирует, например, в большинстве сетей сотовой связи LTE и 3G.

Временное разделение каналов (TDD - Time-Division Duplex)

TDD-подход хитрее. Здесь используется один частотный канал, но передатчик и приемник работают на нём поочередно, переключаясь с огромной скоростью — тысячи раз в секунду. Канал делится на крошечные временные отрезки — таймслоты.

Представьте себе двух очень вежливых и быстрых собеседников. Первый говорит одну миллисекунду, затем мгновенно замолкает и слушает ответ второго, который тоже говорит одну миллисекунду. Из-за огромной скорости переключений для человеческого уха это сливается в непрерывный разговор.

Технология TDD активно применяется в сетях DECT (домашние радиотелефоны), WiMAX и некоторых конфигурациях сетей 4G LTE и 5G. Она более гибко использует радиочастотный спектр, но требует очень точной синхронизации времени между всеми устройствами в сети.

Организация каналов связи в гибридных системах (симплекс/дуплекс)

Одна из самых интересных областей применения дуплексной связи — это гибридные системы, где дуплексные и полудуплексные устройства работают вместе. Типичный пример — профессиональная система радиосвязи с ретранслятором.

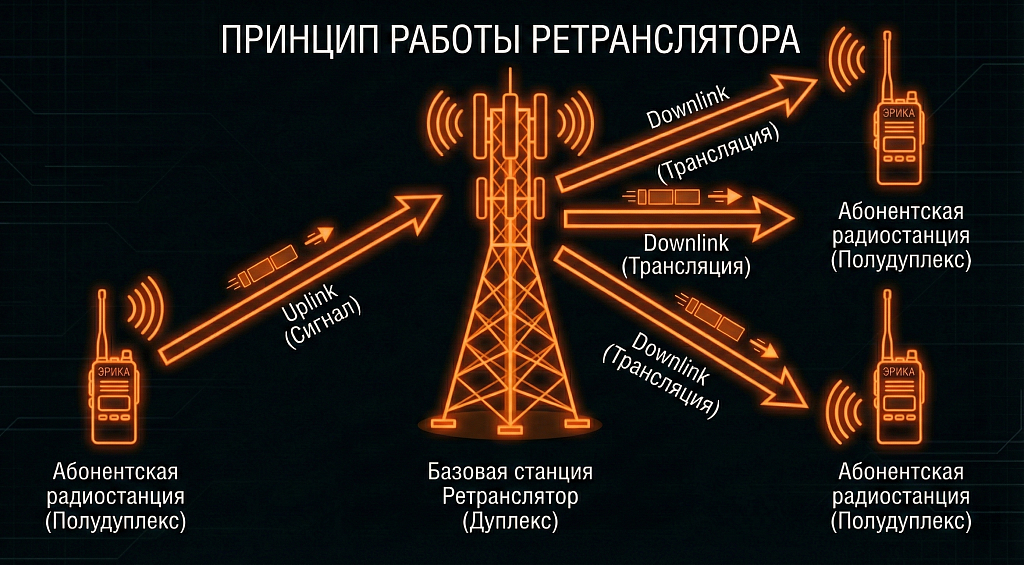

В такой системе базовая станция (ретранслятор) работает в дуплексном режиме. Она одновременно принимает сигнал на одной частоте (Uplink) и передает его на другой (Downlink). А вот абонентские радиостанции у сотрудников работают в полудуплексном режиме. Когда сотрудник нажимает кнопку PTT на своей рации, она передает сигнал на частоте Uplink. Ретранслятор мгновенно принимает этот сигнал и транслирует его на частоте Downlink всем остальным абонентам в сети.

Такая организация каналов связи позволяет значительно увеличить дальность и надёжность связи, используя относительно простые и недорогие абонентские радиостанции. Это очень эффективное взаимодействие режимов, которое используется в сетях полиции, скорой помощи, такси и на крупных промышленных объектах.
