Системы мобильной и подвижной радиосвязи: что это и как работает

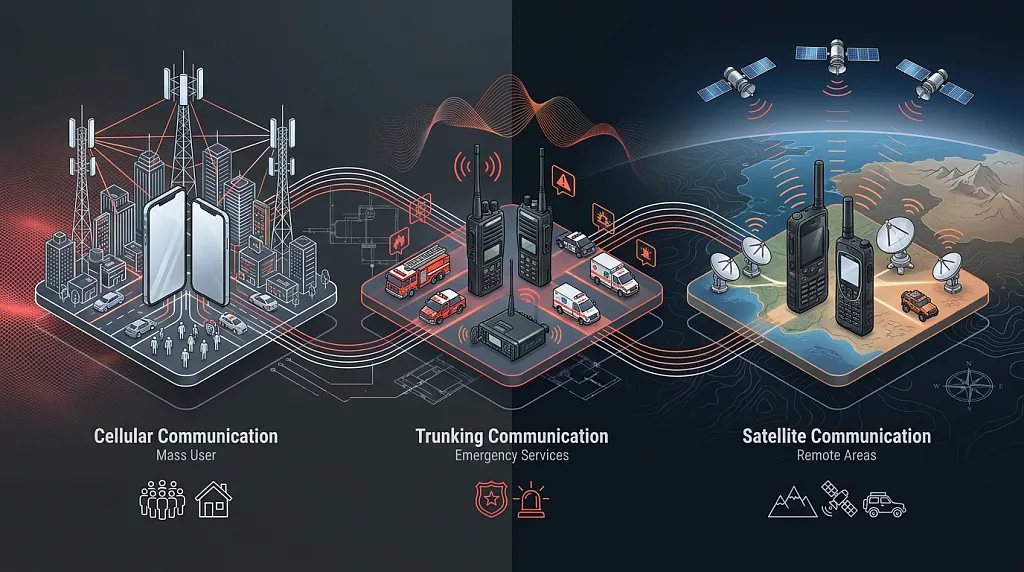

Визуальная схема типов подвижной радиосвязи (сотовая, транкинговая, спутниковая) и их назначений (массовый пользователь, экстренные службы, удалённые территории).

Фундаментальные принципы работы: как устроена современная радиосвязь

Чтобы понять, как миллионы людей одновременно разговаривают по телефону и выходят в интернет без единого провода, нужно разобраться в нескольких ключевых идеях. Вся современная система подвижной радиосвязи стоит на трёх китах: сотовом принципе, механизме «бесшовной» передачи абонента и технологиях множественного доступа. Звучит сложно? На самом деле, всё довольно логично.

Сотовый принцип и повторное использование частот

Почему связь называется «сотовой»? Потому что вся территория покрытия делится на участки, похожие на пчелиные соты — гексагоны. В центре каждой такой «соты» находится базовая станция с антеннами. Главная хитрость в том, что ограниченный набор доступных радиочастот используется не по всей территории сразу, а распределяется между соседними сотами так, чтобы они не мешали друг другу. А вот в сотах, которые находятся далеко друг от друга, те же самые частоты можно использовать повторно. Этот гениальный подход позволяет многократно увеличить ёмкость сети и обслуживать огромное количество абонентов, используя при этом очень ограниченный ресурс — радиочастотный спектр.

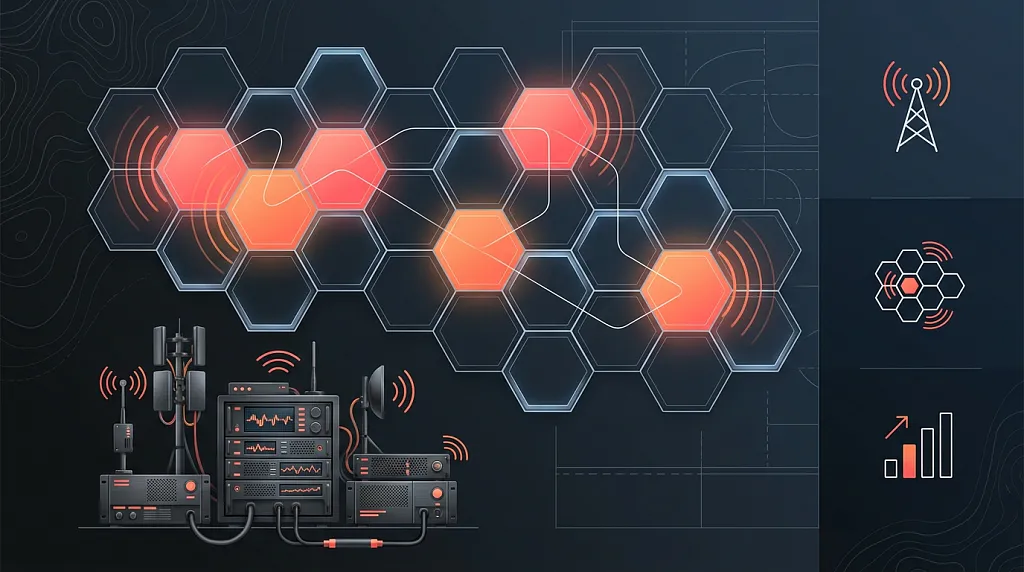

Схема сотового покрытия: территория разделена на «соты», а одинаковые частоты повторно используются в несоседних сотах.

Хэндовер (Handover): бесшовная передача связи

Что происходит, когда вы едете в машине и разговариваете по телефону? Ваш смартфон перемещается из одной соты в другую. Чтобы разговор не прервался, сети сотовой связи используют процедуру хэндовера, или передачи управления. Это похоже на эстафету: как только сигнал от «вашей» базовой станции начинает ослабевать, а от соседней — усиливаться, система плавно и незаметно для вас «передаёт» ваш звонок на новую станцию. Весь процесс занимает доли секунды, обеспечивая ту самую непрерывность связи, к которой мы так привыкли.

Методы множественного доступа: как в одном канале «разговаривают» тысячи

Представьте, что радиоканал — это широкая дорога. Как сделать так, чтобы по ней одновременно и без пробок ехали тысячи машин? Для этого придумали «правила дорожного движения», или методы множественного доступа. Вот основные из них:

• FDMA (Frequency Division Multiple Access): Дорога делится на множество узких полос (частот), и каждому «автомобилю» (абоненту) выделяется своя полоса.
• TDMA (Time Division Multiple Access): Все едут по одной полосе, но строго по очереди, получая короткие промежутки времени (тайм-слоты).
• CDMA (Code Division Multiple Access): Все едут в общем потоке, но у каждой машины есть уникальный «код». На «финише» система с помощью этого кода «вылавливает» из общего шума нужный сигнал.
• OFDMA (Orthogonal Frequency-Division Multiple Access): Самый современный метод, основа 4G и 5G. Он комбинирует идеи частотного и временного разделения, нарезая общий ресурс на множество мелких кусочков и очень гибко распределяя их между пользователями.

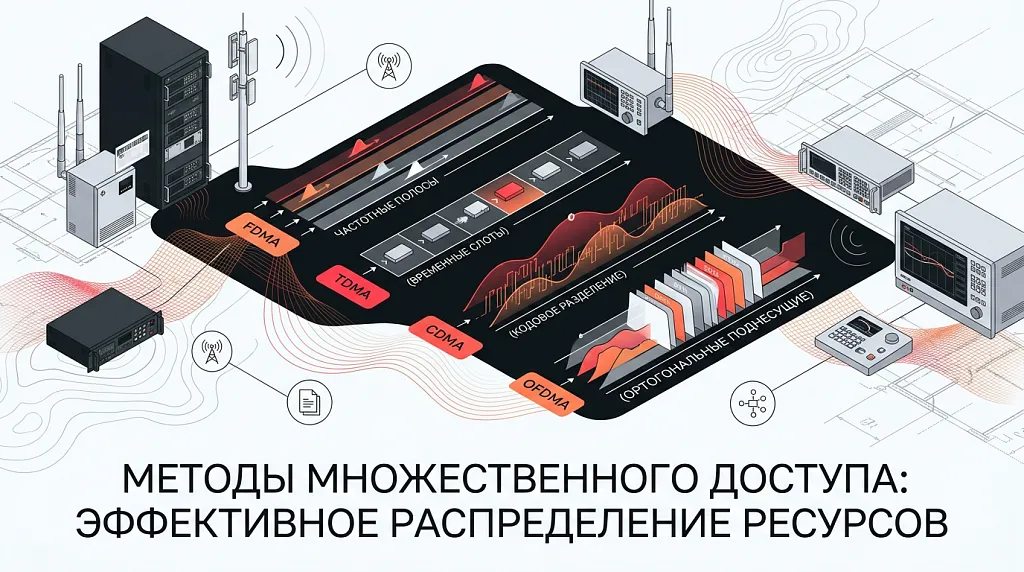

Визуализация методов множественного доступа: FDMA (полосы частот), TDMA (временные слоты), CDMA (коды в общем потоке), OFDMA (поднесущие и гибкое распределение ресурса).

Архитектура и основные компоненты системы

Любая система подвижной связи, будь то глобальная сотовая сеть или локальная сеть на заводе, состоит из трёх основных функциональных блоков. Каждый выполняет свою, незаменимую роль.

Подсистема базовых станций (BSS/RAN)

Это «уши и голос» всей сети. Она состоит из самих базовых станций (те самые вышки, которые мы видим повсюду), антенн и контроллеров, которые ими управляют. Главная задача этой подсистемы — обеспечить радиопокрытие на определённой территории и поддерживать стабильный радиоканал со всеми абонентскими устройствами в зоне своего действия.

Подсистема коммутации (NSS)

Если BSS — это «голос», то NSS — это «мозг». Центр коммутации — это мощный серверный комплекс, который отвечает за всю логику. Именно он соединяет абонентов друг с другом, обеспечивает выход в другие сети (например, в городскую телефонную сеть или интернет), управляет вызовами, отслеживает местоположение абонентов и обрабатывает биллинг. Без этого «мозга» сеть была бы просто набором разрозненных передатчиков.

Абонентское оборудование (UE/MS)

Самая простая и понятная часть системы. Это всё, что находится в руках у конечного пользователя: наши с вами мобильные телефоны и смартфоны, профессиональные радиостанции, USB-модемы, IoT-датчики и автомобильные трекеры. Именно эти устройства преобразуют наш голос и данные в радиосигнал и обратно.

Основные виды и классификация систем подвижной связи

Мир подвижной связи огромен и разнообразен. Чтобы не запутаться, все существующие системы можно классифицировать по нескольким ключевым признакам — например, по области применения или по архитектуре сети.

По области применения

• Системы общего пользования: Это привычные нам системы сотовой связи, доступные любому человеку, который купил SIM-карту. Их цель — предоставить услуги связи максимально широкому кругу лиц.
• Профессиональные (ПМР/LMR): Это закрытые, ведомственные или корпоративные сети. Их строят для конкретных задач: для полиции, МЧС, работников промышленных предприятий, охранных структур. Главные требования к ним — не цена, а надёжность, безопасность и специфический функционал.

По архитектуре и зоне покрытия

• Сотовые системы: Самый распространённый тип, работающий по сотовому принципу. Именно они обеспечивают глобальное покрытие для миллиардов людей.
• Транкинговые системы: Это «продвинутый» вариант профессиональных сетей. Их особенность — в умном, динамическом распределении каналов связи между группами абонентов, что значительно повышает эффективность использования частот.
• Спутниковые системы: Незаменимы там, где нет и не может быть наземной инфраструктуры — в океане, в тайге, в горах. Связь обеспечивается через спутники на орбите Земли.
• Системы персонального радиовызова (пейджинг): Сегодня это уже история. Но когда-то пейджеры были популярным средством односторонней связи для отправки коротких текстовых сообщений.
• Системы персональной подвижной связи (PCS): Локальные беспроводные системы, самый известный пример которых — радиотелефоны стандарта DECT, которые до сих пор используются дома и в офисах.

Системы сотовой связи как самый распространенный вид: эволюция от 1G до 6G

Большинство из нас, говоря «мобильная связь», подразумевает именно сотовую. Её история — это захватывающий рассказ о технологической гонке, где каждое новое поколение (обозначается буквой G от Generation) открывало для человечества совершенно новые возможности.

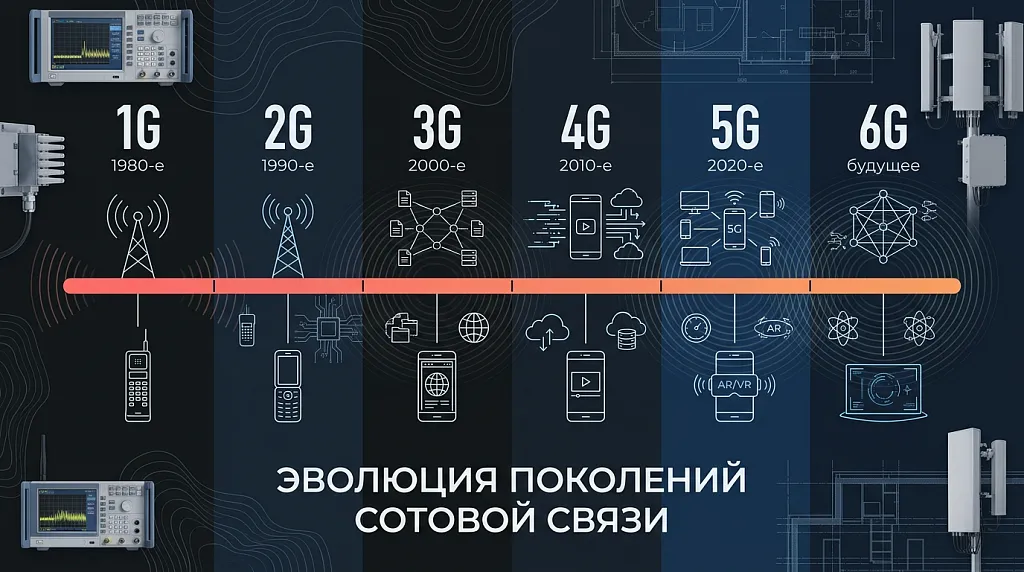

Таймлайн эволюции сотовой связи: 1G (1980-е), 2G (1990-е), 3G (2000-е), 4G (2010-е), 5G (2020-е), 6G (будущее) — с краткими описаниями по клику.

1G — Начало эры: аналоговый голос

Первые сотовые сети, появившиеся в 80-х годах, были аналоговыми. Они умели передавать только голос, причём с невысоким качеством. Телефоны были громоздкими, батареи хватало ненадолго, а разговоры легко можно было прослушать обычным радиосканером. Но это был прорыв. Сама идея оставаться на связи вне дома или офиса казалась фантастикой.

2G — Цифровая революция и SMS

В 90-е на смену аналогу пришла «цифра». Стандарт GSM (а в США — CDMA) изменил всё. Качество связи выросло, а главное — появилась возможность шифровать разговоры. Но настоящей революцией стало появление службы коротких сообщений — SMS. Мир получил новый способ общения. А технологии GPRS и EDGE стали первым, пусть и очень медленным, шагом к мобильному интернету.

3G — Эра мобильного интернета

С приходом 2000-х и стандартов UMTS/HSPA скорости выросли настолько, что интернет в телефоне перестал быть игрушкой для гиков. Появились первые смартфоны, стали возможны видеозвонки, просмотр почты и веб-сайтов. Именно сети третьего поколения заложили фундамент для современной мобильной экосистемы приложений.

4G/LTE — Скорость и стриминг

Четвёртое поколение и его стандарт LTE (Long-Term Evolution) окончательно сделали мобильный интернет сопоставимым по скорости с домашним проводным. Стриминг видео в высоком качестве, онлайн-игры без задержек, облачные сервисы, работа с тяжёлыми файлами — всё это стало обыденностью благодаря 4G. Сети были полностью построены на IP-протоколе, стерев грань между голосовой связью и передачей данных.

5G — Интернет вещей, умные города и сверхнизкие задержки

Пятое поколение, которое разворачивается прямо сейчас, — это не просто очередное увеличение скорости. 5G предлагает три ключевых сценария: eMBB (сверхширокополосный доступ для 4K/8K видео и VR), URLLC (сверхнадёжная связь с минимальной задержкой для беспилотных авто и телемедицины) и mMTC (возможность подключить миллионы устройств на квадратный километр, основа для Интернета вещей и умных городов).

6G — Заглядывая в будущее

Пока мир осваивает 5G, инженеры уже проектируют шестое поколение. Что нас ждёт в 2030-х? Ожидания грандиозны: терабитные скорости, задержки менее миллисекунды, использование искусственного интеллекта для управления сетью, голографическая связь и создание цифровых двойников реального мира. 6G обещает окончательно стереть грань между физическим и цифровым пространствами.

Профессиональная мобильная радиосвязь (ПМР): надежность для критически важных задач

Помимо общедоступных сотовых сетей, существует целый пласт систем, созданных не для развлечения, а для работы. Это профессиональная мобильная радиосвязь (ПМР), или LMR (Land Mobile Radio). Её главная задача — обеспечить гарантированную и безопасную связь там, где от этого зависят жизни людей или непрерывность производственных процессов.

Отличия ПМР от сотовой связи

Профессиональные системы кардинально отличаются от привычных нам сетей. Их проектируют с упором на другие приоритеты: независимость от публичной инфраструктуры (они продолжат работать, даже если сотовая связь «ляжет»), высочайшую надёжность, безопасность передачи данных и специфический функционал, вроде мгновенных групповых вызовов (режим PTT — Push-to-Talk). Ключевыми базовыми потребностями пользователей ПМР, которые и определяют архитектуру этих систем, являются:

• Скорость установления связи: Групповой вызов (PTT) должен устанавливаться практически мгновенно, как правило, в пределах 300–500 миллисекунд. В экстренной ситуации каждая доля секунды на счету.
• Приоритет групповых вызовов: В отличие от сотовых сетей, ориентированных на индивидуальные звонки «один на один», ПМР изначально создавалась для коммуникации «один ко многим». Это позволяет диспетчеру мгновенно передать информацию всей группе.
• Высокая надежность оборудования: Терминалы (радиостанции) рассчитаны на работу в тяжелых условиях и соответствуют стандартам пыле-, влаго-, вибро- и взрывозащищенности. Они выдержат падение, проливной дождь и работу в запылённом цеху.

Конвенциональные и транкинговые системы: в чём разница?

По способу использования частотного ресурса все системы ПМР делятся на два больших класса. Понимание этой разницы — ключ к выбору правильной архитектуры.

1. Конвенциональные системы. Это, можно сказать, простейший тип ПМР, где за каждой группой абонентов (например, сменой охраны или бригадой монтажников) жёстко закрепляется один или несколько радиоканалов.

• Плюс: Максимальная оперативность. Канал всегда свободен для своей группы, не нужно ждать ни секунды.
• Минус: Низкая эффективность использования частот. Если группа молчит, выделенный ей дорогостоящий ресурс просто простаивает, хотя в это время он мог бы понадобиться кому-то другому.

2. Транкинговые системы. Это более интеллектуальные системы. Здесь все радиоканалы являются общим пулом, доступным для всех. Свободный канал динамически выделяется любому абоненту или группе по запросу — в тот самый момент, когда кто-то нажимает кнопку PTT.

• Плюс: Высокая эффективность и пропускная способность. Такая архитектура позволяет обслуживать гораздо больше абонентов на том же количестве частотных каналов.
• Минус: Теоретически возможно краткосрочное ожидание свободного канала при пиковых нагрузках, хотя в современных системах это случается крайне редко.

Стоит отметить, что большинство современных цифровых стандартов, таких как DMR и TETRA, поддерживают оба режима работы, предоставляя гибкость в проектировании сети.

Основные цифровые стандарты: DMR, TETRA, APCO P25

Как и в сотовой связи, в мире ПМР есть свои стандарты. Самые распространённые сегодня — цифровые:

• DMR (Digital Mobile Radio): Открытый стандарт, популярный в коммерческом секторе — от отелей и торговых центров до промышленных предприятий и логистических компаний.
• TETRA (Terrestrial Trunked Radio): Европейский стандарт, разработанный специально для служб общественной безопасности (полиция, скорая помощь, МЧС) и крупных промышленных объектов. Отличается высоким уровнем безопасности и широким функционалом.
• APCO P25: Американский аналог TETRA, используемый экстренными службами и правительственными организациями в Северной Америке.

Сравнительная характеристика систем мобильной радиосвязи

Чтобы окончательно разложить всё по полочкам, давайте сведём ключевые отличия основных типов систем подвижной радиосвязи в одну простую таблицу. Это поможет быстро понять, какая технология для каких задач подходит лучше всего.

Сравнение основных типов систем подвижной радиосвязи

Тип системы	Основное назначение	Зона покрытия	Скорость передачи данных	Стоимость развертывания	Надежность	Ключевые стандарты
Сотовая связь	—	—	—	—	—	2G (GSM), 3G (UMTS), 4G (LTE), 5G (NR)
Профессиональная (ПМР)	—	—	—	—	—	DMR, TETRA, APCO P25
Спутниковая связь	—	—	—	—	—	—
Персональная (DECT)	—	—	—	—	—	DECT

Где применяются системы подвижной радиосвязи?

Сферы применения технологий подвижной связи поистине безграничны. Они проникли практически во все области нашей жизни и работы, от бытового общения до управления критически важной инфраструктурой. Вот лишь несколько наглядных примеров:

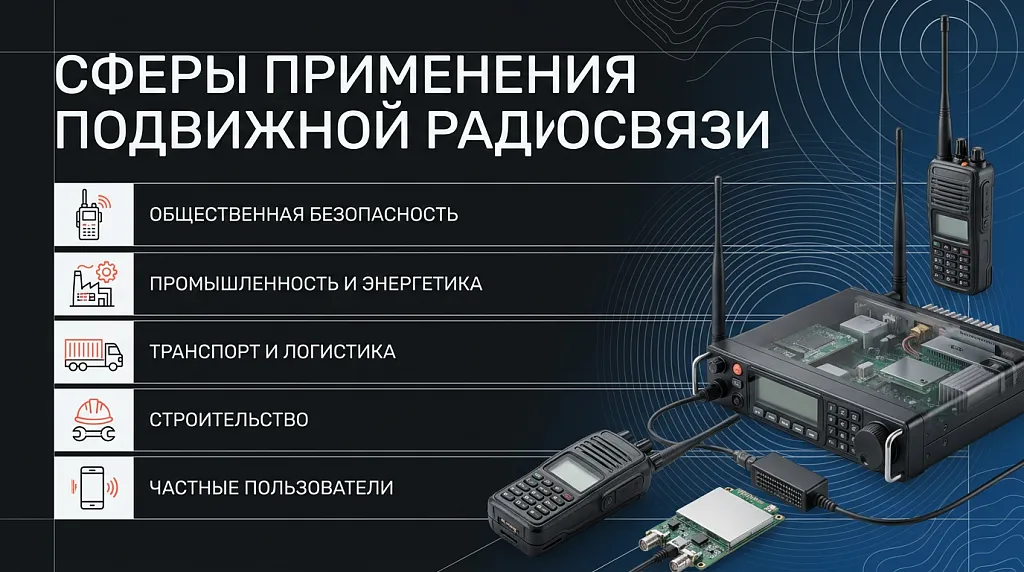

Примеры применения: общественная безопасность (радиостанция), промышленность и энергетика (завод), транспорт и логистика (грузовик), строительство (каска), частные пользователи (смартфон).

Как выбрать оптимальную систему радиосвязи: пошаговый гид

Выбор подходящей системы — непростая задача, требующая анализа множества факторов. Если вы стоите перед таким выбором, вот простой пошаговый алгоритм, который поможет принять взвешенное решение.

• Шаг 1: Оцените требуемую зону покрытия и рельеф. Вам нужна связь в пределах одного здания, по всей территории завода или между городами? Есть ли на местности горы, плотная застройка или густой лес, которые могут мешать прохождению радиосигнала?
• Шаг 2: Определите количество абонентов и необходимую интенсивность переговоров. Сколько человек будет пользоваться связью? Как часто и как долго они будут говорить? Будут ли пиковые нагрузки, например, во время смен или чрезвычайных ситуаций?
• Шаг 3: Сформулируйте требования к функционалу. Нужна только голосовая связь или также передача данных, GPS-трекинг, текстовые сообщения, возможность интеградиостанции с телефонной сетью? Важно для ПМР: требуется ли полный дуплекс (возможность говорить и слушать одновременно), возможность организации сложных диспетчерских сценариев, интеградиостанция с системами управления предприятием?
• Шаг 4: Сравните стоимость владения (инфраструктура + терминалы). Оцените не только первоначальные затраты на покупку оборудования, но и последующие расходы на обслуживание, модернизацию и, возможно, абонентскую плату.
• Шаг 5: Изучите вопросы лицензирования и получения частот. Использование большинства радиочастот требует получения разрешения от государственных регуляторов. Этот процесс может занять время и потребовать определённых затрат.
• Шаг 6: Проанализируйте требуемую плотность абонентов и глубину группообразования. Определите, сколько независимых разговорных групп должно одновременно работать на объекте. Это напрямую повлияет на выбор между более простой конвенциональной и более эффективной транкинговой архитектурой.
