Системы радиосвязи: полное руководство по устройству, видам, принципам и применению

Что такое система радиосвязи и каково ее назначение?

Если говорить просто, то система радиосвязи — это комплекс технических средств, созданный для передачи информации на расстояние без использования проводов. В её основе лежит фундаментальный принцип физики: голос, текст или данные преобразуются в электрические сигналы, которые «накладываются» на электромагнитные волны и отправляются в эфир. Основное назначение систем радиосвязи — обеспечить надёжное и оперативное соединение там, где прокладка кабеля невозможна, экономически нецелесообразна или попросту не нужна. Это краеугольный камень для множества сфер: от радиостанции сотрудника охраны до глобальных сетей спутниковой связи.

Устройство и состав системы радиосвязи: структурная схема

Любая, даже самая сложная, система радиосвязи состоит из нескольких ключевых элементов, работающих в связке. Понимание её устройства помогает разобраться в принципах работы. В самом сердце любой сети находится приемопередатчик, или трансивер. Но для ясности давайте разделим его на две составляющие:

1. Передающее устройство (передатчик). Его задача — сформировать сигнал. Он берёт исходную информацию (например, звук голоса), преобразует её, модулирует, то есть «усаживает» на несущую радиоволну определённой частоты, и с помощью усилителя мощности придаёт ей достаточную энергию для отправки в эфир.
2. Приемное устройство (приемник). Работает в обратном порядке: улавливает слабый сигнал из эфира, отфильтровывает помехи, усиливает его, демодулирует (снимает полезную информацию с несущей волны) и преобразует обратно в исходный вид — звук, текст или данные.
3. Антенно-фидерное устройство (АФУ). Это, по сути, мост между передатчиком/приёмником и эфиром. Антенна излучает электромагнитные волны в пространство и принимает их, а фидер (обычно коаксиальный кабель) соединяет её с радиостанцией с минимальными потерями сигнала.

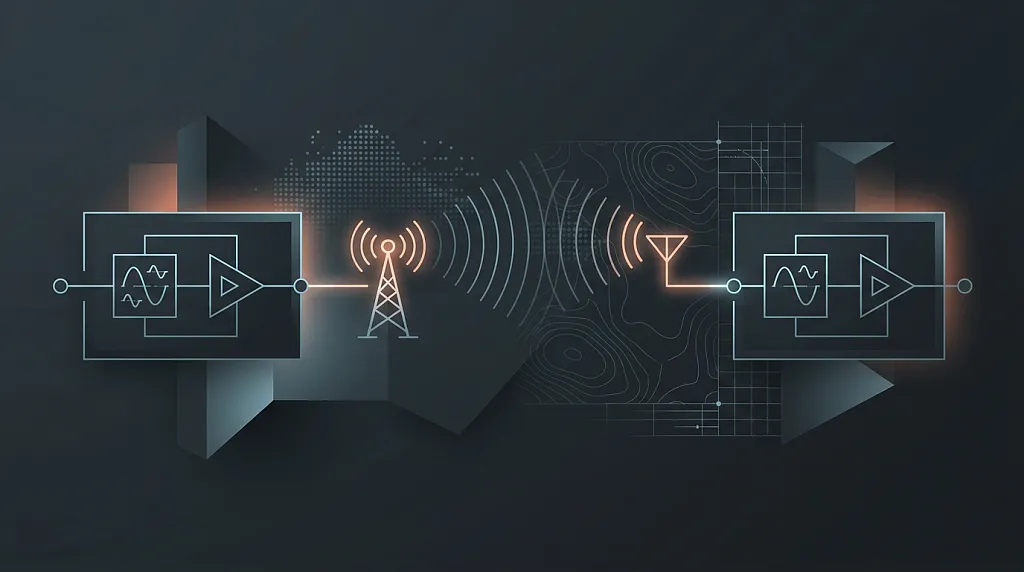

Детализированная схема: «Передатчик (модулятор, усилитель)» → «Антенна» → «Радиоканал (среда распространения)» → «Приемник (демодулятор, усилитель)». Каждый элемент подписан.

Принципы работы: электромагнитные волны и частотные диапазоны

В основе всей радиосвязи лежит способность электромагнитных волн переносить энергию и информацию в пространстве. Но как именно это происходит? Давайте разберёмся в базовых принципах.

Электромагнитные волны, модуляция и радиоканал

Представьте, что несущая радиоволна — это ровный и постоянный поток воды в реке. Сама по себе она не несёт информации. Чтобы передать сообщение, нам нужно изменить какой-то её параметр в соответствии с нашим сигналом — голосом или данными. Этот процесс и называется модуляцией. Можно менять амплитуду волны (амплитудная модуляция, AM), её частоту (частотная модуляция, FM) или фазу. В цифровой связи используются более сложные виды модуляции, но принцип тот же. Среда, в которой распространяется эта модулированная волна от передатчика к приёмнику, называется радиоканалом связи.

Частотные диапазоны и их применение (КВ, СВ, УКВ)

Весь спектр радиочастот условно поделён на диапазоны, каждый со своими особенностями.

• КВ (короткие волны, 3–30 МГц): Главная особенность — способность отражаться от ионосферы, что позволяет устанавливать связь на тысячи километров, буквально за горизонт. Используются в дальней авиационной, морской и любительской радиосвязи.
• СВ (средние волны, 300–3000 кГц): Хорошо огибают земную поверхность, но сильно поглощаются ионосферой днём. Классический пример — AM-радиовещание.
• УКВ (ультракороткие волны, 30–300 МГц) и выше: Распространяются преимущественно в пределах прямой видимости. Сигнал не отражается от ионосферы, что ограничивает дальность, но зато позволяет многократно использовать одни и те же частоты на разных территориях. Это основа для локальной профессиональной радиосвязи, сотовых сетей и телевещания.

Визуальное представление электромагнитного спектра с выделенной областью радиоволн: КВ — межконтинентальная связь, СВ — AM-радиовещание, УКВ — локальная связь и сотовые сети.

Виды и типы систем радиосвязи: от мобильных до стационарных

Мир радиосвязи невероятно разнообразен. Чтобы в нём ориентироваться, системы классифицируют по нескольким ключевым признакам. Понимание этих видов радиосвязи помогает выбрать правильное решение для конкретной задачи.

По способу передачи данных

• Аналоговые: Исторически первый тип. Сигнал в них непрерывен и повторяет форму исходного звука. Плюсы — простота и дешевизна оборудования. Минусы — подверженность помехам (чем дальше, тем больше шумов) и отсутствие шифрования.
• Цифровые: Здесь звук сначала оцифровывается — превращается в набор нулей и единиц. Это даёт колоссальные преимущества: чистый звук без шумов до самой границы зоны покрытия, возможность шифрования, передача текстовых сообщений и GPS-координат.

По способу организации каналов

• Конвенциональные (симплексные, дуплексные): Самый простой принцип. За группой абонентов жёстко закрепляется один или несколько частотных каналов. Если канал занят — остальные ждут. В режиме прямой связи (без ретранслятора) дальность для портативных радиостанций обычно составляет 1–2 км в городе, для автомобильных — 3–5 км.
• Транкинговые (транковые): Более сложная и эффективная система. Есть общий пул каналов, который динамически выделяется абонентам на время разговора. Идеально для сетей с высокой нагрузкой, так как позволяет обслужить больше пользователей на меньшем количестве частот.

По архитектуре и мобильности

• Стационарные: Состоят из фиксированных точек связи, например, базовой станции в диспетчерской и стационарных радиостанций на объектах.
• Мобильные (подвижные): Обеспечивают связь для подвижных объектов. К ним относятся как портативные (носимые) радиостанции, так и автомобильные (возимые). Это самый распространённый тип в профессиональной среде.

Иконки для разделов классификации: синусоида — аналоговая, двоичный код — цифровая, башня — стационарная и т. п.

Аналоговая vs. Цифровая радиосвязь: ключевые отличия

Выбор между аналоговой и цифровой технологией — один из первых и ключевых шагов при построении сети. Хотя аналоговые системы всё ещё используются из-за своей простоты, цифровые стандарты сегодня доминируют благодаря очевидным преимуществам. Давайте сравним их по основным параметрам.

Сравнение характеристик аналоговой и цифровой радиосвязи

Характеристика	Аналоговая радиосвязь	Цифровая радиосвязь
Качество звука	Качество плавно ухудшается с расстоянием, появляются шумы и помехи.	Стабильно высокое качество звука по всей зоне покрытия, шумы отсекаются.
Помехоустойчивость	Низкая. Сильно подвержена влиянию электромагнитных помех.	Высокая. Алгоритмы коррекции ошибок восстанавливают повреждённые пакеты данных.
Дальность связи	Стандартная.	При одинаковой мощности передатчика обеспечивает на 20-30% большую зону уверенной связи за счет цифровой обработки ошибок.
Безопасность (шифрование)	Отсутствует или реализуется внешними скремблерами (низкая стойкость).	Встроенное шифрование, от базового до стойких алгоритмов (например, AES-256).
Эффективность частот	Низкая. Один разговор занимает один частотный канал (шириной 12.5 или 25 кГц).	Высокая. Технологии позволяют организовать два и более разговора на одном канале 12.5 кГц.
Функциональность	Только передача голоса.	Голос, текстовые сообщения, GPS-трекинг, телеметрия, диспетчерские приложения.
Стоимость оборудования	Низкая.	Выше, чем у аналогового, но разница сокращается.

Основные технические характеристики систем радиосвязи

При выборе оборудования или проектировании сети вы столкнётесь с набором технических характеристик. Понимание их значения критически важно для достижения нужного результата. Вот ключевые из них:

• Дальность радиосвязи (Зона покрытия): Максимальное расстояние, на котором обеспечивается устойчивая связь. Зависит от мощности, частоты, рельефа и типа антенн.
• Пропускная способность: Объем информации, который можно передать по каналу в единицу времени. Критически важна для систем, передающих не только голос, но и данные.
• Надежность: Способность системы безотказно функционировать в заданных условиях. Определяется качеством оборудования и грамотностью построения инфраструктуры.
• Безопасность соединения: Защищённость канала от прослушивания и несанкционированного доступа. Обеспечивается аутентификацией абонентов и шифрованием трафика.

Архитектура радиосетей: базовые станции, ретрансляторы и топологии

Эффективность системы радиосвязи напрямую зависит от её архитектуры — способа, которым соединены её компоненты. Просто «купить радиостанции» недостаточно, если вам нужно покрыть большую территорию или обеспечить связь в сложных условиях.

Односайтовые и многосайтовые системы

Самый простой вариант — односайтовая система. Она состоит из одной базовой станции или ретранслятора, который покрывает определённую зону, например, территорию предприятия или небольшой город. Когда же требуется покрыть связью большую область (регион, протяжённую трассу), строят многосайтовую систему. В ней несколько базовых станций, расположенных в разных точках, объединяются в единую сеть, чаще всего по TCP/IP каналам. Это позволяет абонентам перемещаться между зонами покрытия без потери связи.

Роль ретранслятора и базовой станции

Ретранслятор (или репитер) — это, по сути, приёмопередатчик, который принимает слабый сигнал от абонентских радиостанций и переизлучает его на той же или другой частоте, но уже с большей мощностью и с высокой точки. Это позволяет значительно увеличить радиус действия радиостанции и зону покрытия всей сети. Базовая станция — более сложное устройство, которое не только ретранслирует сигнал, но и является центром управления сети, особенно в транкинговых системах, управляя распределением каналов и функционалом.

Современные системы радиосвязи: от PMR до 5G и спутников

Хотя принципы радиосвязи остаются неизменными, технологии постоянно развиваются. Сегодня существует множество систем, каждая из которых решает свои специфические задачи.

Профессиональная мобильная радиосвязь (PMR)

Это основа для корпоративных и ведомственных сетей связи — полиция, МЧС, промышленные предприятия, транспорт. Ключевые стандарты здесь цифровые.

• Стандарт DMR (Digital Mobile Radio): Открытый стандарт, разработанный ETSI. Он использует технологию TDMA на физическом канале шириной 12.5 кГц, организуя в нем два независимых разговорных канала.
• Преимущества: Высокая эффективность использования частот, отличное качество звука, поддержка передачи данных, возможность плавной миградиостанции с аналоговых систем.
• Недостатки: Функционал для экстренных служб ограничен по сравнению с TETRA.
• Стандарт TETRA (Terrestrial Trunked Radio): Ещё один стандарт ETSI, но ориентированный на создание транкинговых систем для экстренных служб и крупных промышленных объектов. Он использует TDMA на физическом канале шириной 25 кГц, организуя в нем четыре независимых разговорных канала.
• Преимущества: Высокая эффективность спектра, поддержка полного дуплекса (режим "телефонного" разговора), широкая функциональность для экстренных служб (приоритеты, динамические группы), работа в условиях высокой плотности абонентов.
• Недостатки: Относительно высокая стоимость оборудования, невозможность построения простых конвенциональных систем и плавной миградиостанции с аналога.
• Стандарт APCO P25: Разработан в США для служб общественной безопасности. Обеспечивает совместимость оборудования разных производителей и высокий уровень безопасности.

Сотовые сети связи (Cellular Networks)

Да, привычные нам сети 2G, 3G, 4G и 5G — это тоже виды систем радиосвязи. Их главное отличие от PMR в сотовой архитектуре с хэндовером (бесшовной передачей абонента от одной базовой станции к другой) и ориентации на массового пользователя, а не на оперативные групповые коммуникации.

Спутниковые системы связи

Используют спутники на орбите Земли в качестве ретрансляторов. Их главное преимущество — глобальное покрытие, позволяющее оставаться на связи в любой точке планеты, где нет наземной инфраструктуры: в океане, в тайге, в пустыне.

Децентрализованные сети и IoT (LoRaWAN, Mesh)

Помимо классических централизованных сетей с базовой станцией, существуют децентрализованные технологии. Например, LoRaWAN — это протокол для сетей с низким энергопотреблением, позволяющий устройствам "Интернета вещей" (IoT) обмениваться данными на расстоянии до 10-15 км. В Mesh-сетях каждое устройство выступает ретранслятором для других, создавая самоорганизующуюся и отказоустойчивую сеть без центрального узла.

Технологии мультидоступа: FDMA, TDMA и CDMA

Когда в эфире много абонентов, как сделать так, чтобы они не мешали друг другу? Для этого существуют технологии множественного (или мульти-) доступа, которые "делят" общий радиоресурс.

• FDMA (Frequency Division Multiple Access): Частотное разделение. Каждому каналу выделяется своя узкая полоса частот. Это как многополосное шоссе, где у каждой машины своя полоса. Применяется в аналоговой связи и FM-радио.
• TDMA (Time Division Multiple Access): Временное разделение. Канал делится на короткие временные отрезки — тайм-слоты. Абоненты передают по очереди, каждый в свой слот. Представьте однополосную дорогу со светофором, который пропускает машины поочерёдно. Это основа стандартов DMR, TETRA и GSM.
• CDMA (Code Division Multiple Access): Кодовое разделение. Все абоненты работают на одной частоте одновременно, но сигнал каждого из них помечается уникальным кодом. Приёмник, зная код, может "вытащить" из общего шума нужный ему сигнал. Аналогия — комната, где много пар людей говорят на разных языках; вы слышите только тот язык, который понимаете.

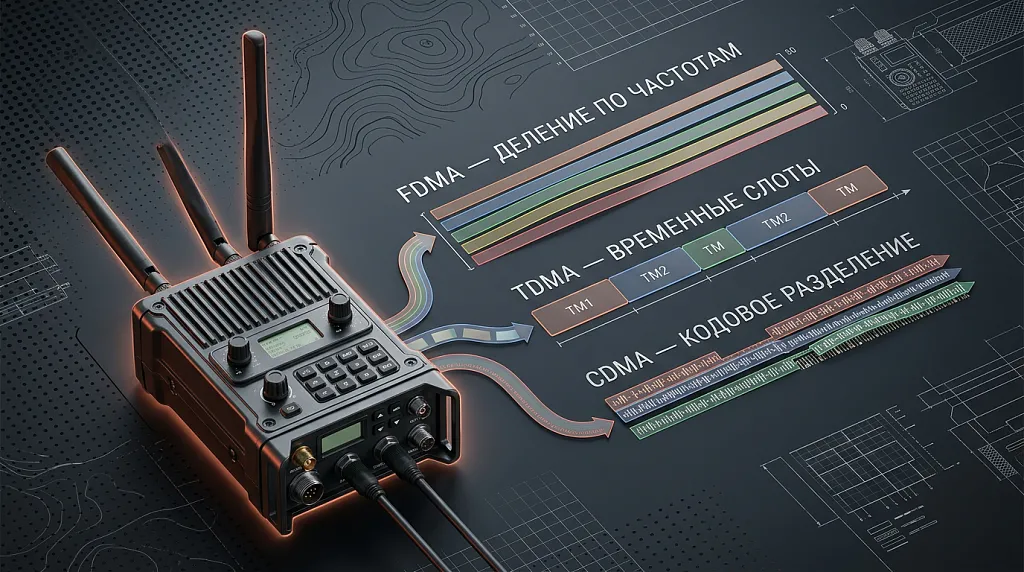

Простая схема деления ресурса: FDMA — по частотным полосам, TDMA — по временным слотам, CDMA — с помощью уникальных кодов.

Типовое оборудование радиосвязи

Хотя системы могут быть сложными, на стороне пользователя оборудование обычно представлено тремя основными типами радиостанций.

• Карточка 1: Портативные радиостанции. Компактные носимые устройства, предназначенные для индивидуального использования. Обеспечивают мобильность и оперативность связи для сотрудников "в поле".
• Карточка 2: Автомобильные (возимые) радиостанции. Устанавливаются на транспортные средства. Отличаются большей мощностью передатчика и внешней антенной, что обеспечивает значительно большую дальность связи по сравнению с портативными.
• Карточка 3: Стационарные (базовые) радиостанции. Устанавливаются в фиксированных местах — диспетчерских пунктах, офисах. Как правило, имеют самую высокую мощность и работают с высокоэффективными антеннами для максимальной зоны покрытия.

Области применения радиосвязи: от экстренных служб до промышленности

Сферы, где применяется профессиональная радиосвязь, очень широки. Везде, где требуется надёжная и оперативная групповая связь, независимая от общественных сетей, PMR-системы незаменимы.

• Общественная безопасность: Полиция, пожарные, скорая помощь, МЧС. Здесь критически важны надёжность, безопасность и специальные функции вроде экстренного вызова.
• Промышленность и энергетика: Заводы, шахты, нефтегазовые комплексы. Связь обеспечивает координацию и безопасность персонала, часто во взрывоопасных средах (стандарт ATEX).
• Транспорт и логистика: Службы такси, грузоперевозки, аэропорты, железные дороги. Диспетчерская радиосвязь позволяет эффективно управлять парком техники и персоналом.
• Частное использование и охрана: Охранные предприятия, строительные объекты, организаторы массовых мероприятий. Требуется простая и надёжная связь для координации действий.

Как построить эффективную систему радиосвязи: чек-лист

Планирование системы радиосвязи — это комплексная задача. Чтобы не упустить важные детали, пройдитесь по этому краткому чек-листу.

1. Определите зону покрытия: Какую территорию (цех, город, трасса) необходимо покрыть связью? От этого зависит выбор архитектуры (односайтовая, многосайтовая) и высоты подвеса антенн.
2. Оцените плотность абонентов и трафик: Сколько у вас пользователей и как часто они будут говорить одновременно? Это определит, нужна ли вам транкинговая система для эффективного распределения каналов.
3. Сформулируйте требования к функционалу: Нужна ли только голосовая связь, или требуются GPS-трекинг, текстовые сообщения, телеметрия, запись переговоров? Это напрямую влияет на выбор стандарта (например, DMR или TETRA).
4. Продумайте вопросы безопасности: Насколько критична конфиденциальность переговоров? Требуется ли шифрование (базовое или стойкое AES-256)?
5. Учтите условия эксплуатации: Будут ли радиостанции использоваться во взрывоопасных средах (стандарт ATEX), при высоких или низких температурах, в условиях сильной пыли или влажности?
6. Запланируйте получение частот: Использование большинства радиочастот требует регистрадиостанции и получения разрешения в уполномоченных государственных органах. Этот процесс стоит начать заранее.

Часто задаваемые вопросы (FAQ)

Заключение: ключевые выводы и будущее радиосвязи

Системы радиосвязи прошли долгий путь от простого аналогового голоса до сложных цифровых комплексов, передающих данные и обеспечивающих беспрецедентный уровень безопасности. Они остаются незаменимым инструментом для множества отраслей, гарантируя связь там, где другие технологии бессильны.

Ключевые тезисы:

Цифровые стандарты, такие как DMR и TETRA, сегодня являются отраслевым стандартом, предлагая чистоту звука, безопасность и широкую функциональность.

Правильный выбор архитектуры (конвенциональная/транкинговая, односайтовая/многосайтовая) — залог эффективности и масштабируемости системы.

Успешное построение сети начинается не с покупки оборудования, а с тщательного анализа задач и требований.

В будущем мы, скорее всего, увидим ещё более тесную интеграцию PMR-сетей с коммерческими сетями LTE/5G, что позволит создавать гибридные решения, сочетающие надёжность профессиональной радиосвязи с широкой полосой пропускания сотовых технологий. А искусственный интеллект начнёт применяться для динамического управления радиоресурсами и предиктивного анализа состояния сети.
