Стандарт TETRA: Полное руководство по технологии профессиональной транкинговой радиосвязи

Что такое стандарт TETRA простыми словами?

TETRA (Terrestrial Trunked Radio) — это открытый европейский стандарт цифровой транкинговой радиосвязи, разработанный и поддерживаемый ETSI (Европейским институтом телекоммуникационных стандартов). Если говорить совсем просто, то это технология профессиональной мобильной радиосвязи (ПМР), созданная специально для тех, кому нужна сверхнадёжная и защищённая групповая связь. Изначально аббревиатура расшифровывалась как Trans-European Trunked Radio, но по мере того, как стандарт завоёвывал мир, название сменили на более универсальное.

В отличие от мобильных телефонов, которые ориентированы на индивидуальные звонки «один на один», протокол TETRA изначально проектировался для мгновенной координации больших групп людей: полиции, пожарных, бригад скорой помощи, служб безопасности в аэропортах и на промышленных объектах. Ключевое слово здесь — «транкинговая». Это означает, что система не закрепляет за каждой группой свой канал навсегда, а динамически выделяет свободный ресурс из общего пула. Такой подход позволяет обслуживать огромное количество абонентов, используя при этом минимальное число радиочастот. По сути, это умная, эффективная и отказоустойчивая связь для критически важных задач.

Стилизованный блок (например, с иконками), суммирующий главные тезисы: тип, разработчик ETSI, назначение, ключевое отличие — транкинг. Правило: использовать

Принцип работы TETRA: как устроен транкинг?

Чтобы по-настоящему оценить мощь TETRA, нужно понять его фундаментальное отличие от привычных нам раций. Вся магия кроется в принципе транкинга.

Отличие от конвенциональных (обычных) радиосетей

В обычной, или конвенциональной, радиосети за каждой группой пользователей (например, за отрядом патрульной службы) жёстко закреплён свой радиоканал. Занят он или свободен — неважно, другие им воспользоваться не могут. Это похоже на ситуацию, когда у каждого отдела в компании есть своя персональная линия такси, которая большую часть времени простаивает. Если в одном отделе аврал, а в другом затишье, перераспределить машины невозможно. Это просто, но крайне неэффективно.

Динамическое распределение каналов: основа эффективности

Транкинговая связь TETRA работает иначе. Здесь нет «персональных» каналов. Вместо этого существует общий пул доступных частотных каналов, которым управляет центральный контроллер сети. Когда члену группы нужно сделать вызов, он просто нажимает кнопку. Система мгновенно находит свободный канал в пуле и выделяет его этой группе на время разговора. Как только разговор окончен, канал тут же освобождается и возвращается в общий пул, становясь доступным для других.

Что это даёт на практике? Колоссальную экономию частотного ресурса и возможность обслуживать в разы больше абонентов на том же количестве частот, гарантируя при этом, что канал для связи будет доступен практически всегда.

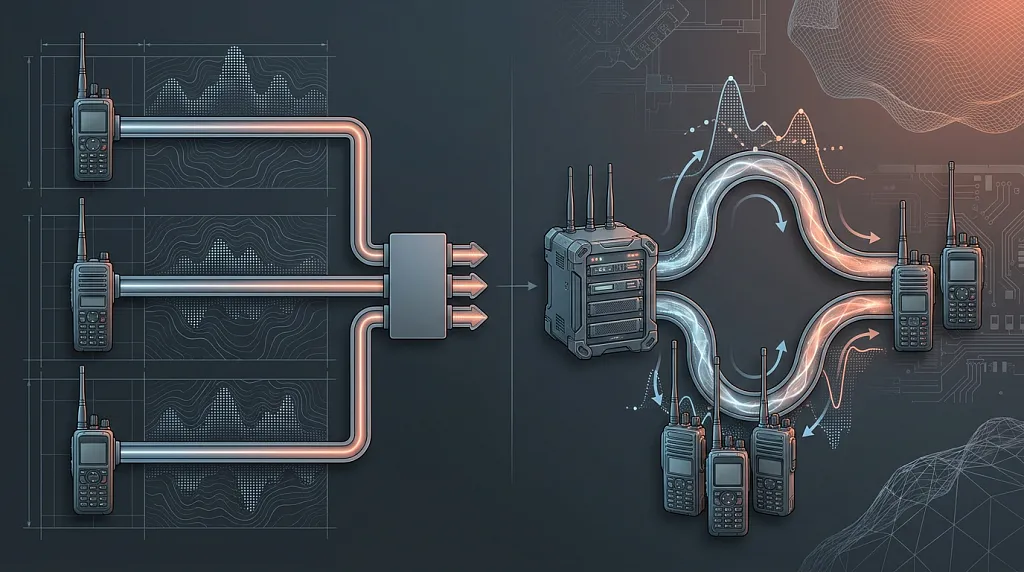

Инфографика из двух частей: слева «Конвенциональная связь» — 3 группы, каждой выделен свой постоянный канал (3 канала заняты); справа «Транкинговая связь TETRA» — те же 3 группы используют общий пул из 2 каналов, выделяемых по запросу. Правило:

/

Архитектура сети TETRA: из чего она состоит?

Сеть TETRA — это сложный, но логично устроенный комплекс оборудования, работающий как единый организм. Архитектура сети состоит из двух главных компонентов: инфраструктуры, которая обеспечивает покрытие и управление, и абонентских терминалов, которыми пользуются люди. Взаимодействие между ними — ключ к надёжности системы.

Инфраструктура сети

Коммутационный и управляющий центр (SwMI)

Это мозг и сердце всей системы. Switching and Management Infrastructure (SwMI) — это, по сути, мощный компьютерный комплекс, который управляет всеми процессами в сети. Он отвечает за установление вызовов, аутентификацию абонентов, динамическое распределение каналов, ведение логов, а также обеспечивает подключение к внешним сетям, таким как телефонная сеть общего пользования (PSTN/PBX) или корпоративные IP-сети передачи данных.

Базовые станции (BS)

Это «уши и голос» сети. Базовые станции TETRA представляют собой приёмопередатчики, которые устанавливаются на вышках или зданиях для обеспечения радиопокрытия на определённой территории. Они напрямую взаимодействуют с радиостанциями абонентов и связаны с главным коммутатором SwMI через контроллер базовых станций. Именно от их количества и расположения зависит общая зона покрытия сети.

Идентификация и адресация в сети TETRA

Чтобы вся эта сложная система работала слаженно, управляла доступом и обеспечивала роуминг, стандарт TETRA использует продуманную систему уникальных идентификаторов (TSI - TETRA Subscriber Identities). Эти номера присваиваются как отдельным пользователям, так и целым группам:

• ITSI (Individual TSI): Уникальный индивидуальный номер каждого абонента в сети. Это как личный номер сотрудника.
• GTSI (Group TSI): Групповой номер, который присваивается определённой разговорной группе, например, «Дежурная смена» или «Группа захвата».

Кроме того, каждое абонентское устройство имеет свой собственный, неизменяемый идентификатор оборудования — TEI (TETRA Equipment Identity). Этот 15-значный номер, полный аналог IMEI в сотовых сетях, «зашит» в радиостанцию на заводе. Он позволяет сети блокировать украденные или скомпрометированные терминалы, добавляя ещё один важнейший уровень безопасности.

Абонентское оборудование (терминалы)

Это устройства, которые находятся в руках у конечных пользователей. Они бывают трёх основных типов:

• Портативные радиостанции: Компактные, носимые устройства для пеших сотрудников.
• Мобильные (возимые) радиостанции: Более мощные терминалы, устанавливаемые в транспортных средствах.
• Стационарные радиостанции: Устанавливаются в диспетчерских пунктах и на стационарных постах.

Интерактивная блок-схема: центральный элемент SwMI, к нему подключены базовые станции, которые обслуживают терминалы; также показаны шлюзы (gateways) к внешним сетям (ТфОП, IP). Правило: реализовать через SVG; каждый элемент обернуть в ; обеспечить текстовое описание схемы; alt-текст для статического изображения: alt="Архитектура типичной сети стандарта TETRA с коммутатором SwMI, базовыми станциями и терминалами".

Технические характеристики и принцип работы TETRA

За надёжностью и эффективностью стандарта стоит выверенная инженерная мысль. Радиоинтерфейс TETRA использует технологию многостанционного доступа с временным разделением каналов (TDMA). Это значит, что один физический радиоканал шириной 25 кГц делится на четыре независимых временных интервала, или тайм-слота. Таким образом, по одной частотной паре могут одновременно идти четыре разных разговора или сеанса передачи данных. Это и есть основа эффективного использования частотного ресурса. В качестве метода модуляции используется π/4-DQPSK, обеспечивающий хороший баланс между скоростью и помехоустойчивостью. Стандартные рабочие диапазоны частот лежат в пределах 380–470 МГц с дуплексным разносом частот 10 МГц.

Структура кадра TDMA — взгляд под капот

Чтобы понять, откуда берётся та самая эффективность стандарта, стоит заглянуть в самое сердце его радиоинтерфейса. Передача информации организована в виде мультикадров, каждый из которых длится 1.02 секунды. Мультикадр, в свою очередь, состоит из 18 кадров (frames), причём один из них всегда является контрольным и используется для служебной информации.

Каждый отдельный кадр имеет продолжительность 56.67 мс и содержит те самые 4 временных интервала (time slots), которые и представляют собой четыре независимых канала связи. Временной интервал имеет длину 510 бит, из которых 432 бита — это полезная нагрузка (два блока по 216 бит). Вся эта математика в итоге обеспечивает общую скорость потока в 36 кбит/с на одну несущую частоту, что для голосовой связи является более чем достаточным и лежит в основе высокой спектральной эффективности TETRA.

Параметр	Значение
Рабочие диапазоны частот
Метод доступа
Ширина канала
Количество слотов на канал
Тип модуляции
Речевой кодек
Скорость передачи данных (стандартная)
Скорость TEDS

Основные функции и режимы работы связи TETRA

Стандарт TETRA — это не просто «говорилка». Это многофункциональный инструмент для координации и управления, который объединяет передачу голоса и данных. Он поддерживает как стандартный режим Voice + Data (V+D), так и оптимизированный для пакетной передачи данных режим PDO (Packet Data Optimized). Функционал включает в себя групповые и индивидуальные вызовы, экстренный вызов (emergency call) с высочайшим приоритетом, а также возможность прерывания менее важных разговоров (pre-emption) для передачи критически важной информации.

Режимы работы: TMO (транкинговый) и DMO (прямой)

Абоненты TETRA могут работать в двух основных режимах:

• TMO (Trunked Mode Operation): Основной режим работы через инфраструктуру сети. Все вызовы проходят через базовые станции и коммутатор SwMI. Этот режим обеспечивает максимальную зону покрытия и доступ ко всем функциям сети. Это как звонок по сотовому телефону.
• DMO (Direct Mode Operation): Режим прямой связи между радиостанциями. Он используется, когда абоненты находятся вне зоны покрытия сети (например, в подвале или в удалённой местности) или когда нужна локальная связь без нагрузки на основную сеть. Работает по принципу "радиостанция-радиостанция". Для увеличения дальности в этом режиме может использоваться ретранслятор в режиме DMO, а для связи группы DMO с основной сетью — специальный шлюз DMO–TMO.

Виды голосовых вызовов

TETRA предлагает богатый набор голосовых услуг, заточенных под профессиональные задачи:

• Индивидуальный вызов: Прямой вызов между двумя абонентами (полудуплекс или полный дуплекс).
• Групповой вызов: Основной режим работы. Один говорит — все члены группы слушают.
• Экстренный вызов: Вызов с наивысшим приоритетом. Активируется одной кнопкой и прерывает все остальные менее важные вызовы. Часто используется с функцией «горячий микрофон», когда микрофон абонента включается автоматически.
• Диспетчерский вызов: Вызов от диспетчера одному или нескольким абонентам.
• Приоритетные вызовы: Возможность назначать разным вызовам разные уровни приоритета.
• Позднее подключение (Late Entry): Позволяет абоненту, который только что включил радиостанцию или вернулся в зону покрытия, автоматически подключиться к уже идущему разговору в его группе.
• Динамическое назначение групп (DGNA): Даёт диспетчеру возможность оперативно создавать временные разговорные группы из абонентов разных подразделений для решения конкретной задачи, например, при ЧС.
• Прослушивание окружения (Ambience Listening): Позволяет диспетчеру в экстренной ситуации удалённо и незаметно для пользователя активировать микрофон его радиостанции для оценки обстановки вокруг.

Услуги передачи данных

Помимо голоса, стандарт обеспечивает и передачу данных:

• Статусные сообщения: Предопределённые короткие сообщения (например, «Прибыл на место», «Требуется подкрепление»), которые передаются одним нажатием кнопки.
• Короткие сообщения (SDS): Аналог SMS, но в сети TETRA. Позволяют обмениваться текстовыми сообщениями длиной до 140 символов.
• Пакетная передача данных (Packet Data): Позволяет передавать данные по протоколу IP для работы с базами данных, телеметрией и другими приложениями.
• Определение местоположения (LIP): Встроенная возможность передачи GPS-координат для отслеживания абонентов на карте у диспетчера.

Преимущества и недостатки стандарта TETRA

Как и любая технология, TETRA имеет свои сильные и слабые стороны, которые определяют область её применения.

Ключевые преимущества (Плюсы)

• Высокая надёжность и качество голоса: Цифровая обработка сигнала обеспечивает чистое и разборчивое звучание даже в шумной обстановке, а сама архитектура гарантирует высочайшую устойчивость к перегрузкам сети.
• Эффективное использование спектра: Благодаря TDMA и транкингу, сети TETRA поддерживают высокую ёмкость и большое число абонентов на ограниченном частотном ресурсе.
• Безопасность и шифрование: Встроенные механизмы аутентификации и возможность сквозного шифрования делают связь максимально защищённой.
• Широкий функционал: Единая платформа для голоса, данных, текстовых сообщений и определения местоположения.
• Масштабируемость: Сеть можно строить от локального решения для одного предприятия до общенациональной системы с огромной зоной покрытия.

Объективные недостатки (Минусы)

• Высокая стоимость инфраструктуры: Развёртывание сети с коммутатором SwMI и базовыми станциями требует значительных капиталовложений.
• Относительно низкая скорость передачи данных: В сравнении с коммерческими сетями LTE/5G, базовая скорость передачи данных в TETRA невысока и не подходит для передачи видео в реальном времени.
• Более громоздкое оборудование: Профессиональные радиостанции обычно крупнее и тяжелее современных смартфонов из-за требований к прочности и мощности передатчика.
• Зависимость от инфраструктуры: В основном режиме TMO работа невозможна без функционирующей сети базовых станций.

Важный практический нюанс: Несмотря на то что TETRA — открытый стандарт, и абонентские терминалы разных производителей в основном совместимы на базовом уровне (то есть на уровне радиоинтерфейса), элементы инфраструктуры (коммутаторы, базовые станции) от разных вендоров практически всегда несовместимы между собой. Это происходит из-за использования проприетарных межсистемных интерфейсов. Факт, который необходимо учитывать при планировании и дальнейшем расширении сети.

Безопасность и шифрование данных в стандарте TETRA

Безопасность — это краеугольный камень стандарта TETRA. В отличие от многих других систем, где безопасность является опцией, здесь она заложена в саму архитектуру протокола. Это достигается за счёт трёх ключевых механизмов, которые могут работать одновременно.

Аутентификация: защита от клонирования и несанкционированного доступа

Перед тем как предоставить доступ к сети, система проводит процедуру взаимной аутентификации. Сеть проверяет подлинность радиостанции, а радиостанция — подлинность сети. Это исключает возможность подключения к сети «клонированных» или незарегистрированных терминалов и защищает от атак с использованием ложных базовых станций.

Шифрование радиоинтерфейса (AIE)

Air Interface Encryption (AIE) обеспечивает криптографическую защиту всего трафика, передаваемого по радиоканалу между терминалом и базовой станцией. Это базовый уровень защиты, который не позволяет перехватить и расшифровать сообщения с помощью сканера.

Сквозное шифрование (E2EE)

End-to-End Encryption (E2EE) — это высший уровень безопасности. Шифрование происходит непосредственно на радиостанции отправителя, а расшифровка — только на радиостанции получателя. Даже оператор инфраструктуры сети не имеет доступа к содержанию переговоров. Этот механизм критически важен для спецслужб и военных.

Где применяется профессиональная радиосвязь TETRA?

Благодаря своей надёжности и функциональности, стандарт TETRA стал де-факто выбором для организаций, чья деятельность связана с общественной безопасностью (public safety) и управлением критически важными процессами. Но сфера его применения не ограничивается только госсектором, коммерческие пользователи также активно внедряют эту технологию. Инфраструктура для диспетчерской связи и возможность интеградиостанции с системами записи переговоров делают её идеальной для централизованного управления.

Секция карточек: общественная безопасность, транспорт, промышленность и энергетика, аэропорты — с иконками (щит, поезд, нефтяная вышка, самолет), заголовками и краткими описаниями. Правило: использовать

и

для каждой карточки, иконки через SVG.

Сравнение: TETRA vs DMR vs LTE/5G для критически важной связи

Выбор технологии для профессиональной связи — всегда компромисс между функциональностью, стоимостью и специфическими требованиями. Часто возникает вопрос о миградиостанции с аналоговых или DMR-систем на TETRA или даже на более современные широкополосные решения. Давайте разберёмся, в чём ключевые отличия.

Критерий	TETRA	DMR Tier III	Mission-Critical LTE (MC-LTE)
Надежность групповых вызовов
Скорость передачи данных
Стоимость инфраструктуры
Безопасность
Экосистема оборудования
Эффективность использования спектра

Когда TETRA является оптимальным решением?

Из сравнения видно, что TETRA остаётся «золотым стандартом» в ситуациях, где мгновенный и гарантированный групповой голосовой вызов является абсолютным приоритетом, а жизнь и безопасность людей зависят от надёжности связи. Если вам нужна система, которая будет работать в условиях перегрузки, чрезвычайных ситуаций и обеспечивать высочайший уровень безопасности голоса, то TETRA, скорее всего, будет лучшим выбором. Если же в приоритете передача видео и больших объёмов данных, а требования к надёжности голоса не столь строги, стоит смотреть в сторону LTE/5G.

Будущее стандарта: эволюция и интеградиостанция с широкополосными сетями

Несмотря на появление сетей 4G и 5G, стандарт TETRA не стоит на месте и продолжает развиваться, адаптируясь к новым реалиям.

Развитие стандарта: TEDS (TETRA Enhanced Data Service)

TEDS — это следующая ступень эволюции стандарта, направленная на значительное увеличение скорости передачи данных. Используя более широкие каналы (до 150 кГц) и более сложные схемы модуляции, TEDS позволяет достигать скоростей до 160 кбит/с и даже выше, что уже подходит для передачи изображений и коротких видеоклипов. Это делает сети TETRA более универсальными, не жертвуя при этом их основной, голосовой функцией.

Гибридные решения: интеградиостанция с LTE/5G

Самый перспективный путь развития — это создание гибридных сетей. Концепция проста: для критически важной голосовой связи, которая требует гарантированной доставки и минимальной задержки, используется проверенная и надёжная сеть TETRA. А для широкополосных сервисов — потокового видео, доступа к большим базам данных, телемедицины — используется коммерческая или частная сеть LTE/5G. Абонент при этом носит одно устройство, способное работать в обеих сетях и плавно переключаться между ними. Это позволяет взять лучшее из двух миров.

Часто задаваемые вопросы (FAQ)

Заключение: ключевые выводы и рекомендации

Стандарт TETRA за десятилетия своего существования доказал, что является незаменимым инструментом для организации критически важной связи. Несмотря на наступление эпохи широкополосных сетей, его роль как «золотого стандарта» для мгновенной и отказоустойчивой групповой голосовой связи остаётся непоколебимой. Его будущее — не в конкуренции с LTE и 5G, а в умной интеградиостанции с ними. Там, где цена ошибки слишком высока, а надёжный голосовой вызов решает всё, связь TETRA ещё долго будет оставаться лучшим выбором для профессионалов.
